ZRP-02 Radiowy zestaw sterowania ogrzewaniem podłogowym, 8 pętli, regulatory bateryjne

ZRP-02 to radiowy zestaw sterowania ogrzewaniem podłogowym dedykowany do niewielkich domów i mieszkań. Ze względu na komunikację radiową nie jest wymagane przewodowe połączenie pomiędzy regulatorami a listwą sterującą. Regulatory wchodzące w skład zestawu zasilane są z baterii. Eliminuje to całkowicie konieczność prowadzenia jakiegokolwiek okablowania do regulatorów. Z tego względu zestaw ten idealnie nadaje się do obiektów modernizowanych, w których instalacja elektryczna nie jest przygotowana pod kątem termostatów.

Zestaw ZRP-02 w wersji podstawowej umożliwia sterowanie 8 pętlami ogrzewania podłogowego.

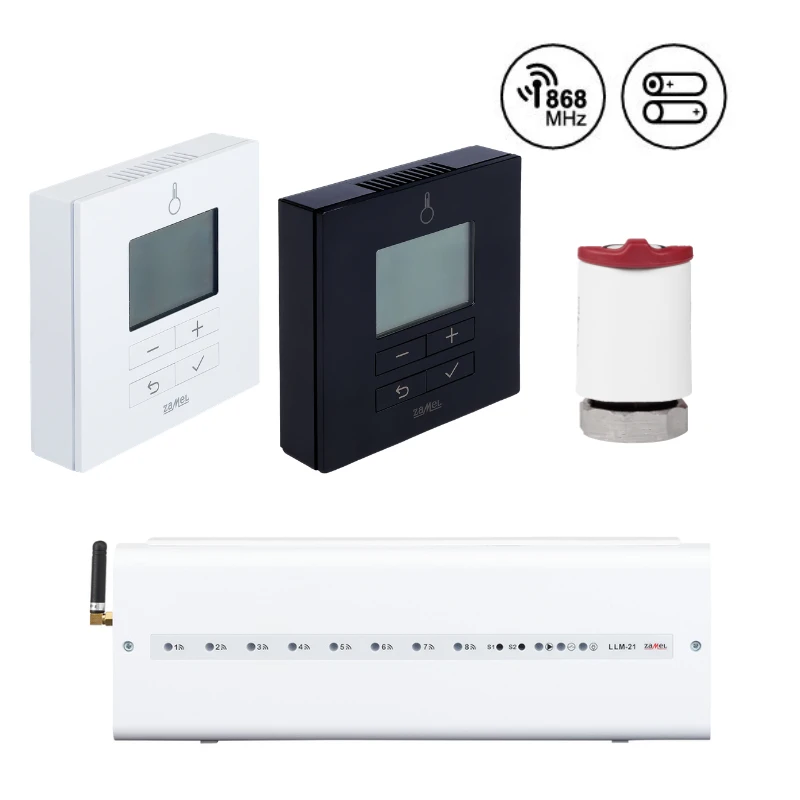

W skład zestawu wchodzą:

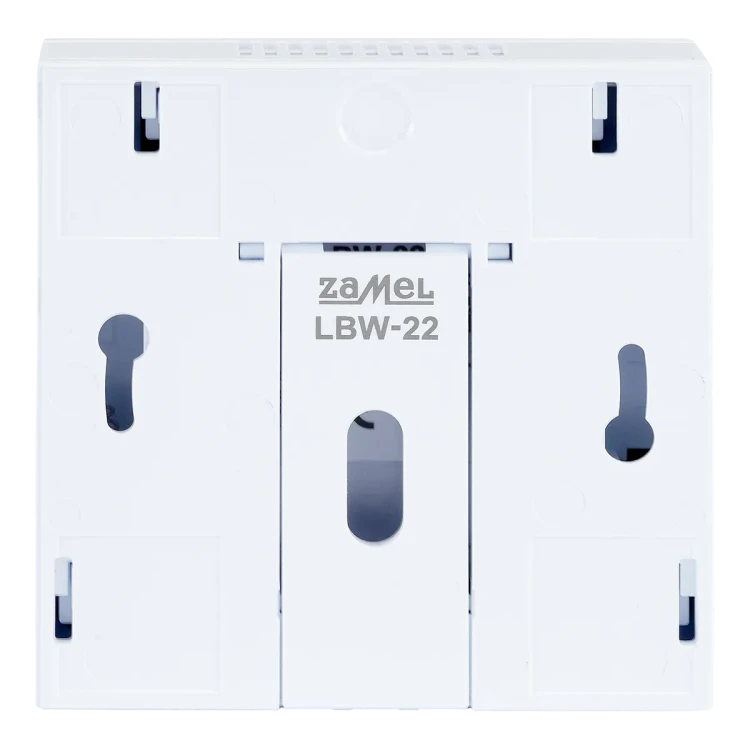

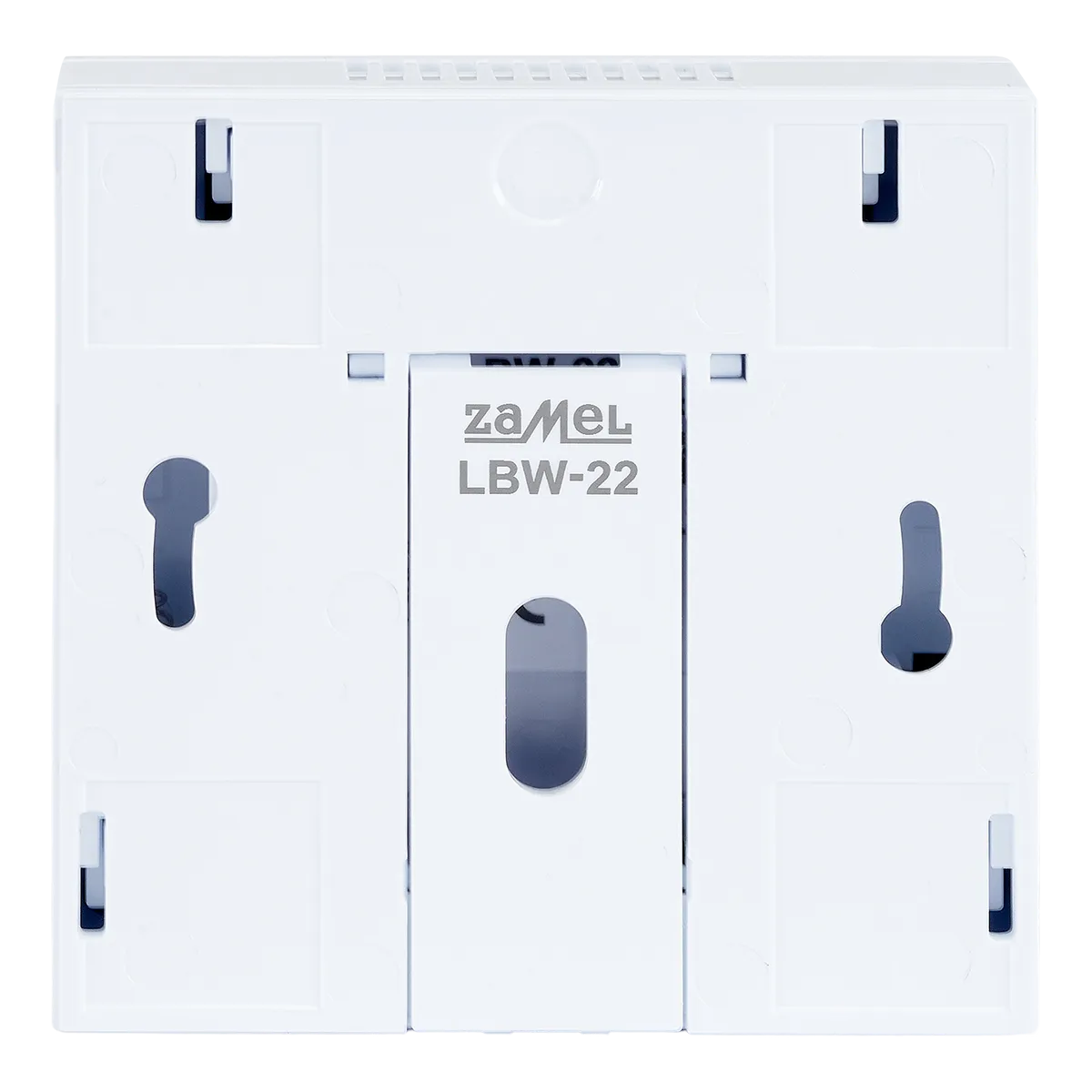

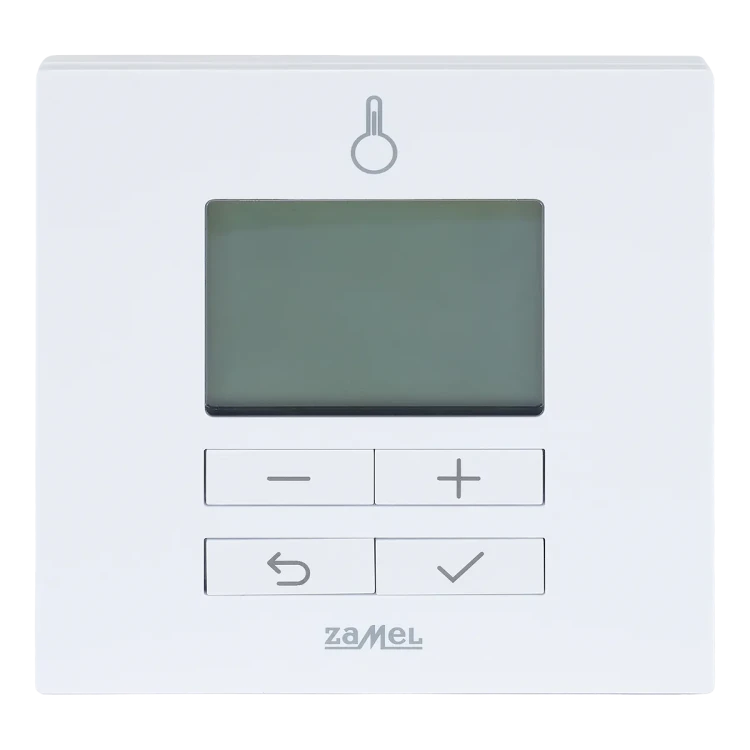

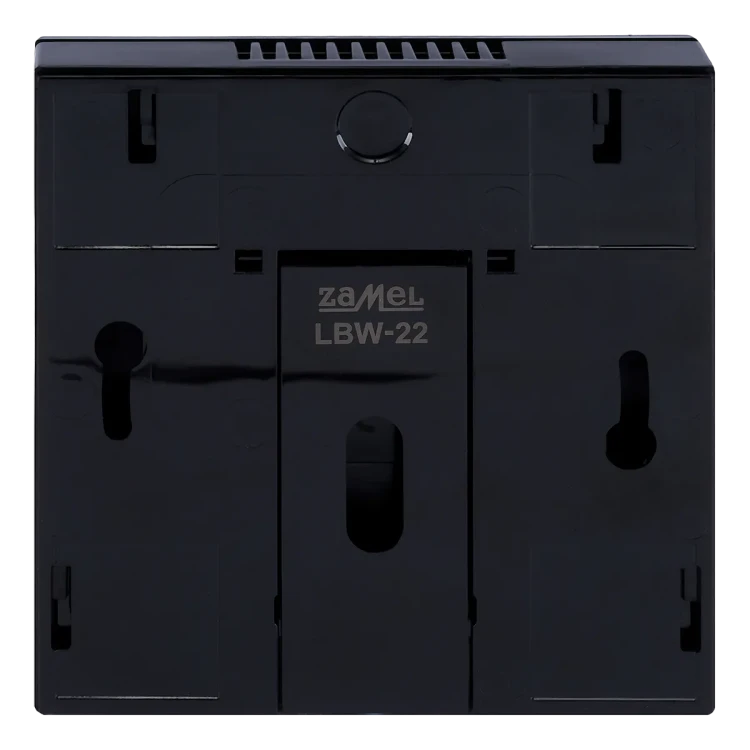

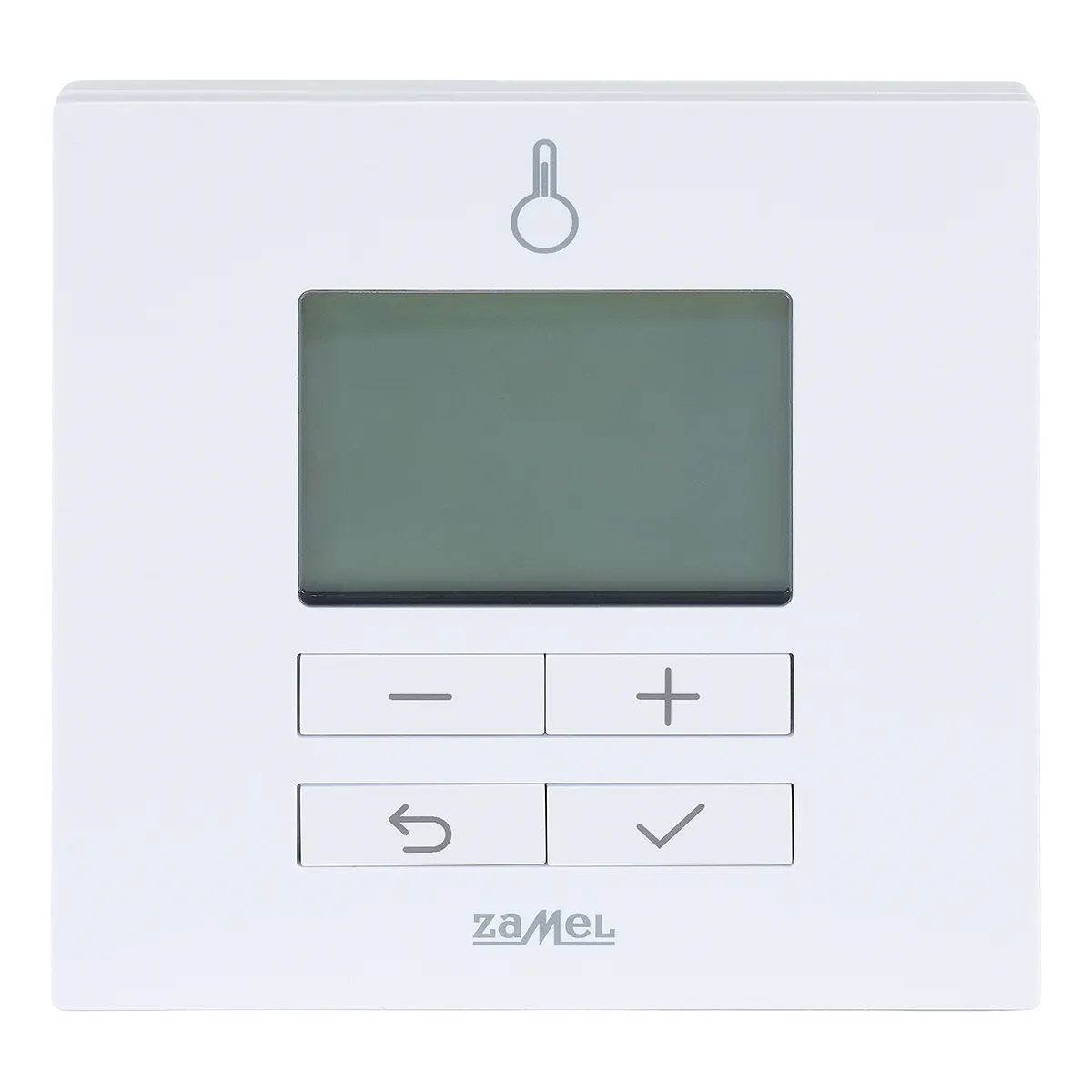

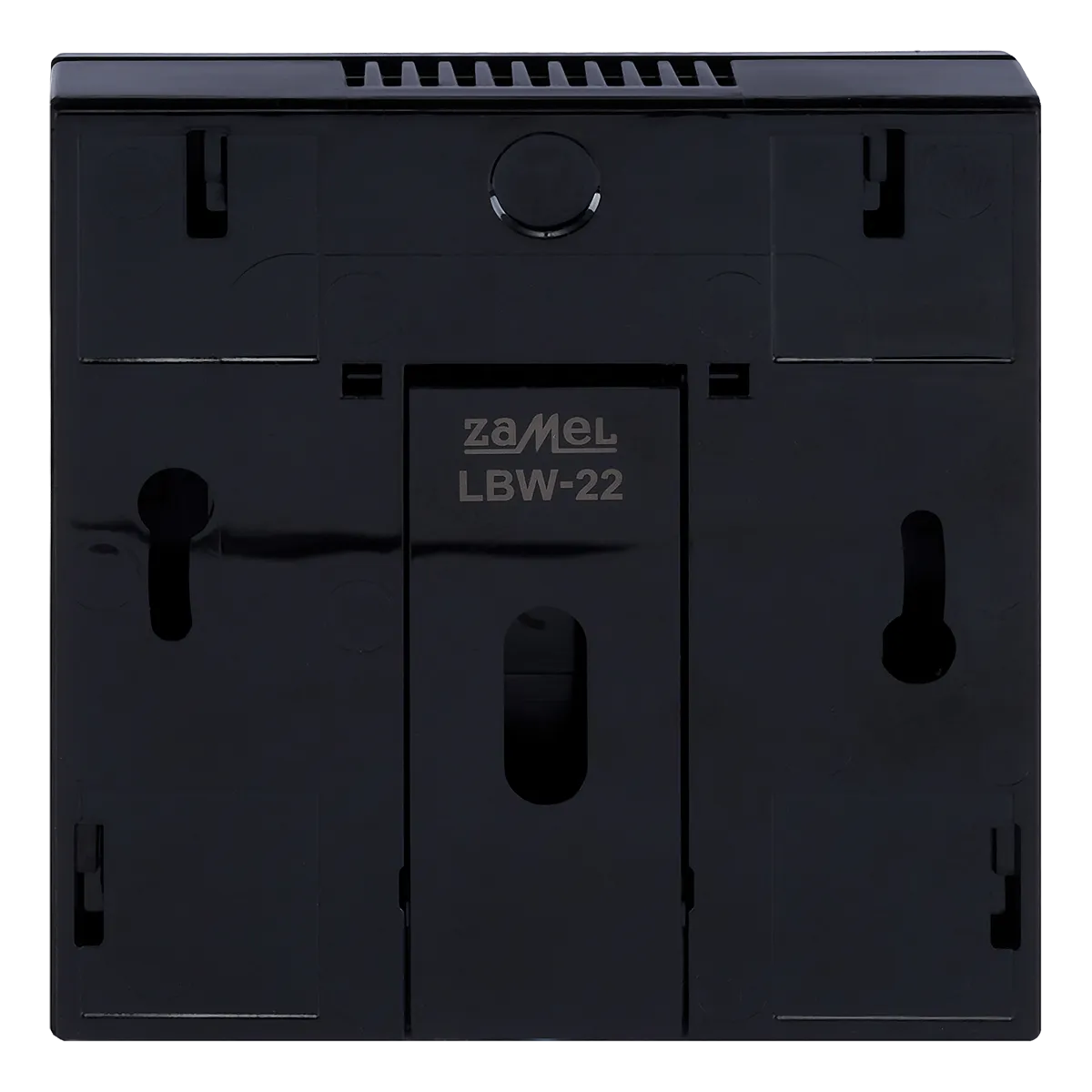

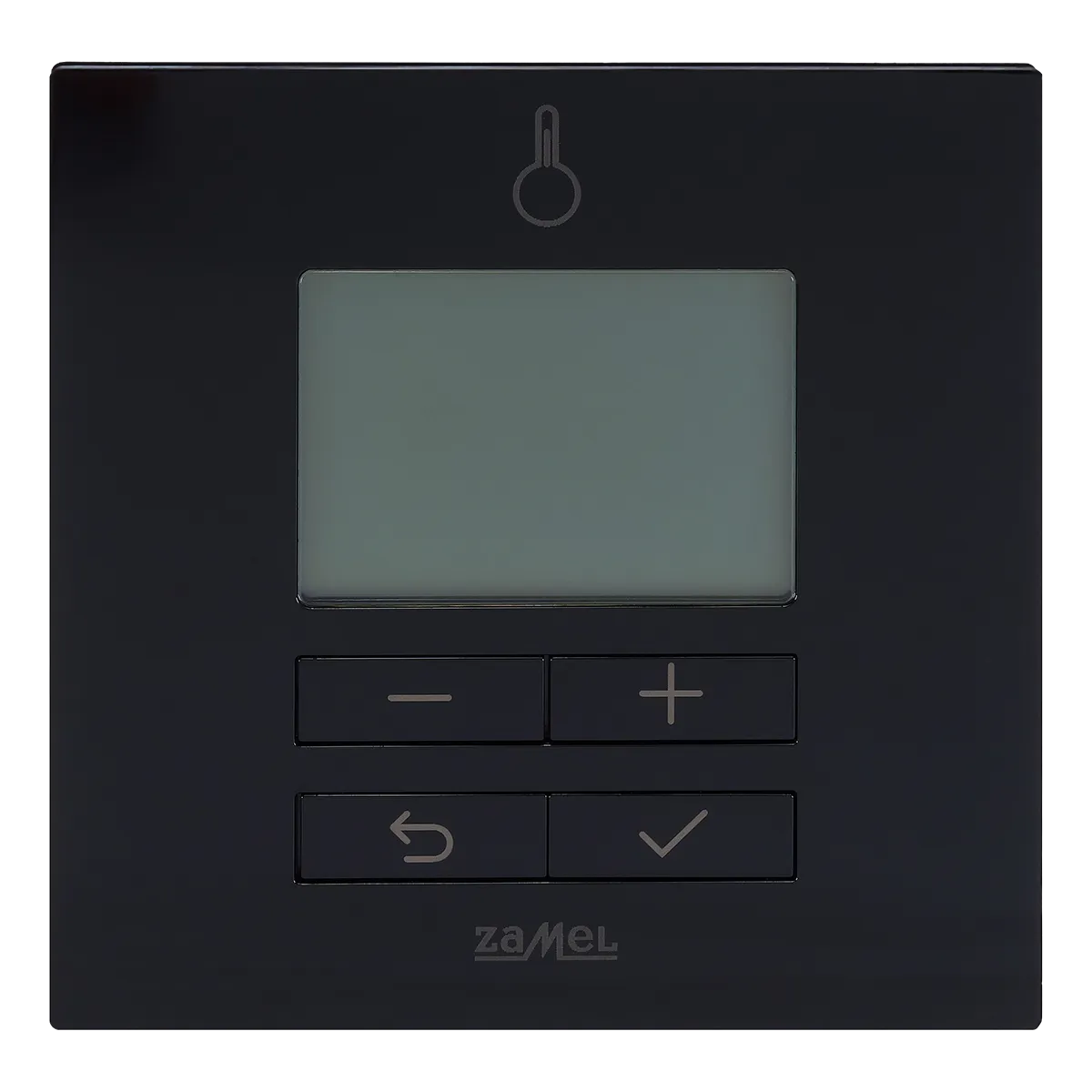

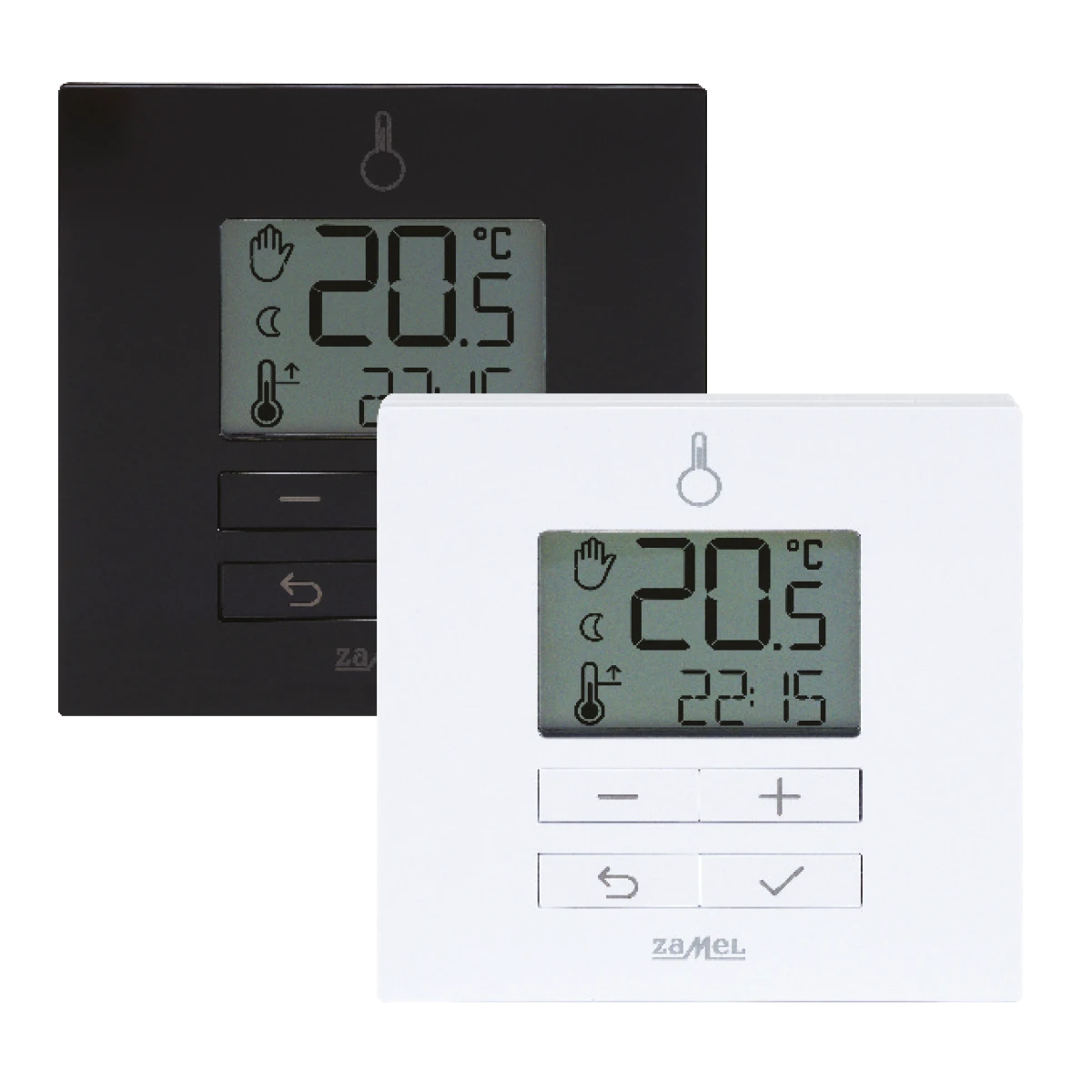

• 4 x regulator dobowy LBW-22, zasilane bateryjnie (2xLR03 AAA)
• 8 x siłownik termoelektryczny M30x1.5 SOP-01, 230 VAC

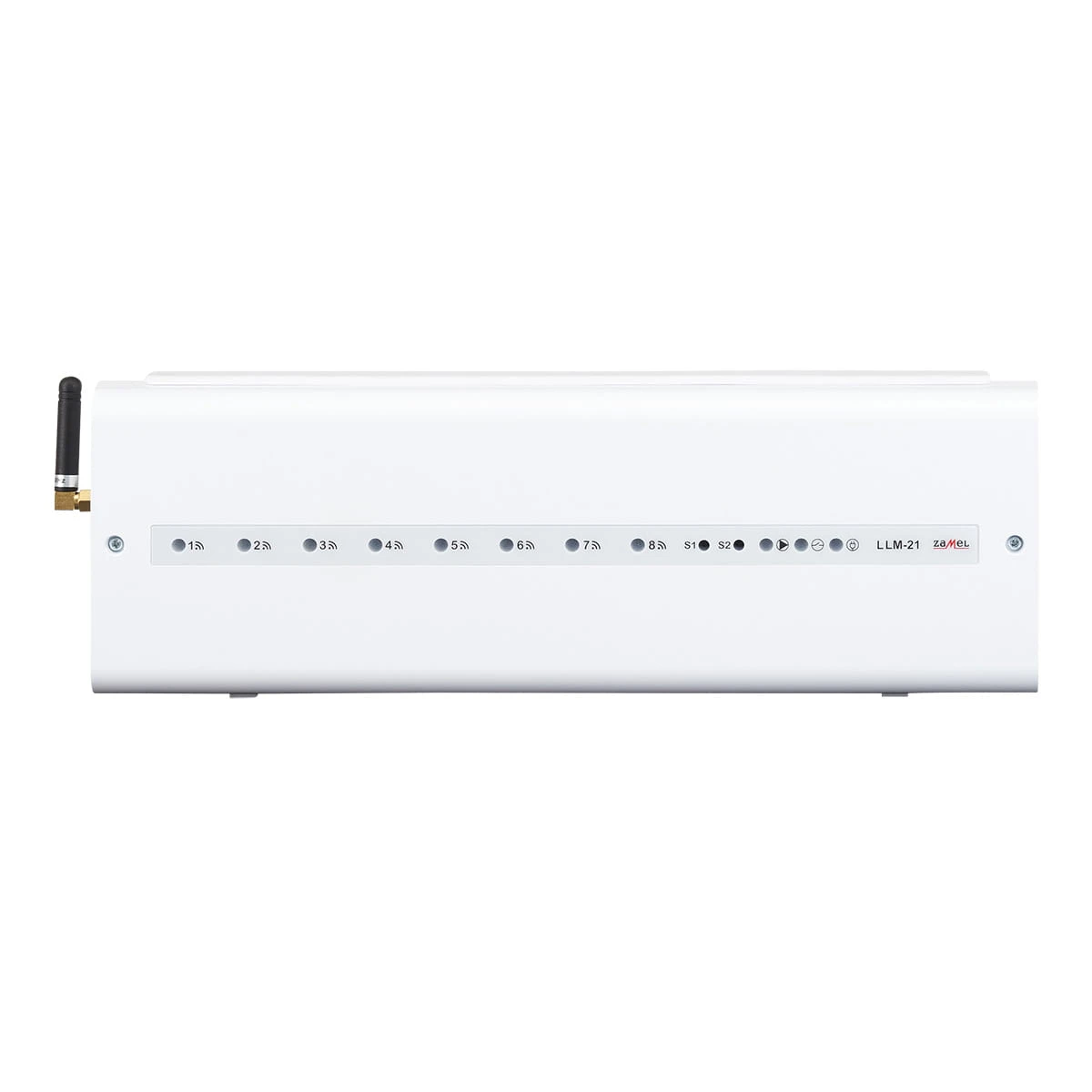

• 1 x listwa sterująca LLM-21

Regulatory w zestawie są zaprogramowane do poszczególnych stref grzewczych (1-4).
W przypadku innej konfiguracji prosimy o wiadomość - postaramy się zaprogramować regulatory zgodnie z podanymi wytycznymi.

ZESTAW MOŻNA ROZBUDOWAĆ O DODATKOWE REGULATORY ORAZ SIŁOWNIKI.
Maksymalnie jedna listwa LLM-21 pozwala na współpracę z 8 regulatorami oraz 48 siłownikami. Pozwala obsłużyć maksymalnie 8 niezależnych stref grzewczych.

DODATKOWO CAŁY SYSTEM STEROWANIA OGRZEWANIEM ZBUDOWANY W OPARCIU O TEN ZESTAW MOŻNA OBSŁUGIWAĆ POPRZEZ APLIKACJĘ NA TELEFONIE - wymaga to dokupienia kontrolera systemu automatyki budynkowej Exta Life, model EFC-01.

Wytyczne dotyczące montażu i przygotowania instalacji elektrycznej:

1. Montaż regulatorów

Regulatory temperatury w zestawie ZRP-02 są już zaprogramowane z odpowiednimi strefami listwy.

Instalacja regulatorów polega na ich rozmieszczeniu w poszczególnych lokalizacjach (pokojach). Można je montować natynkowo lub postawić w dowolnym miejscu.

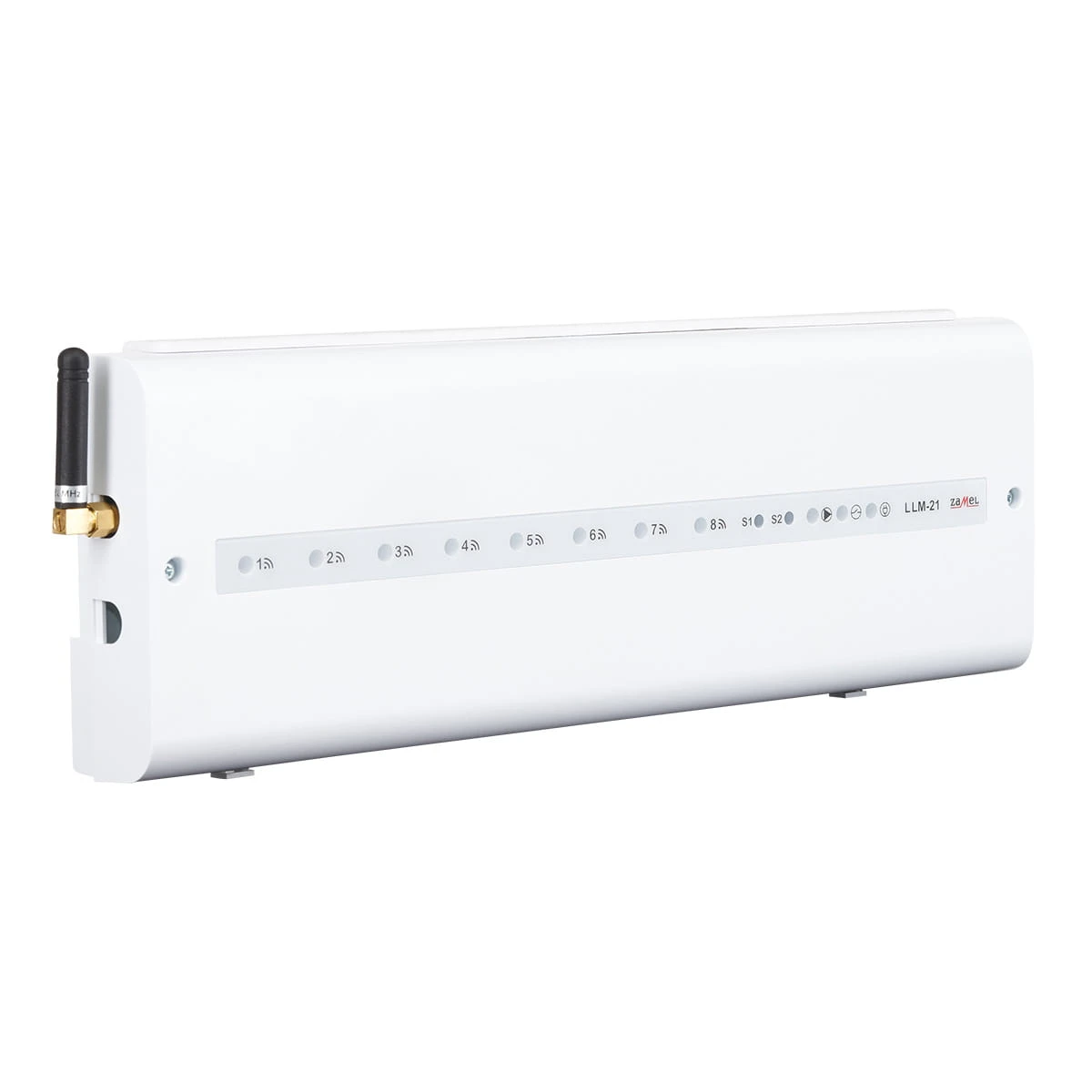

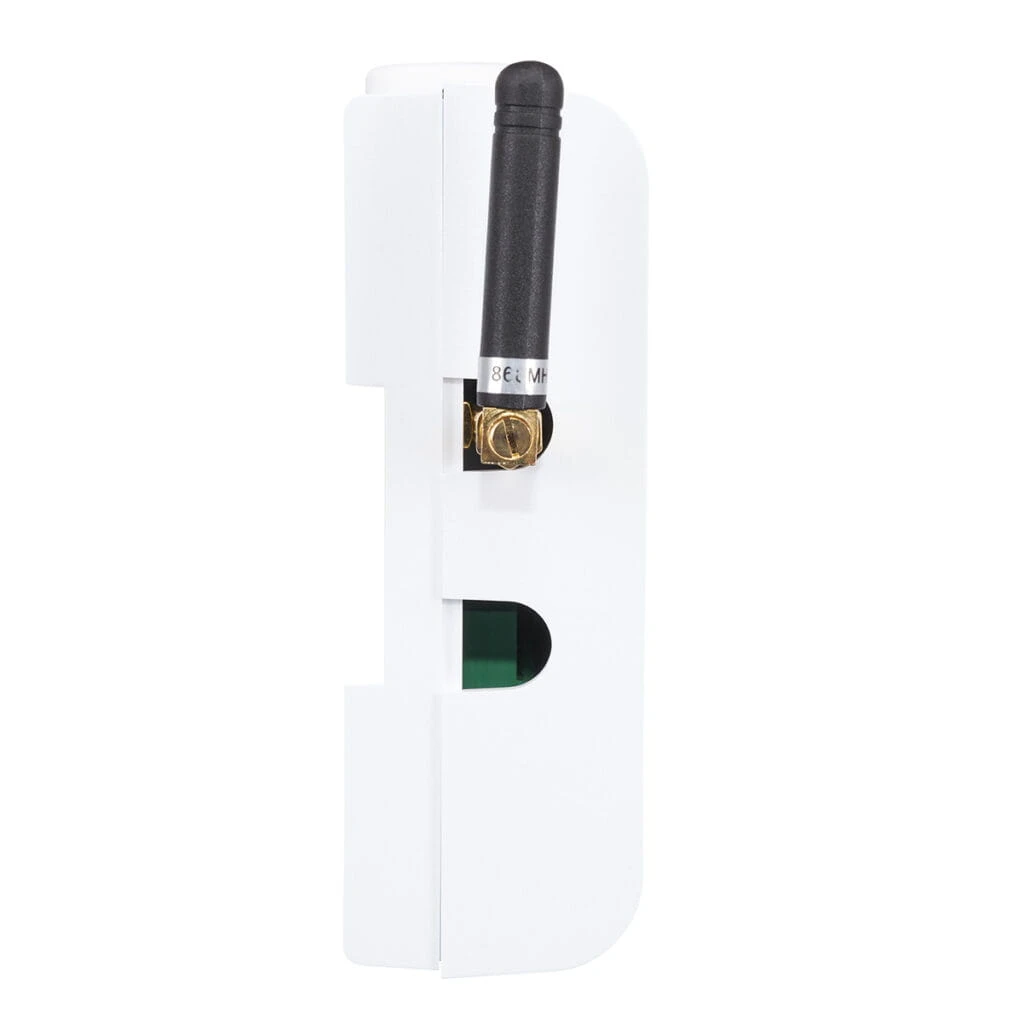

2. Montaż listwy sterującej LLM-21
Listwę LLM-21 instaluje się w skrzynce rozdzielacza. Listwa wymaga zasilania 230 VAC. Do skrzynki rozdzielacza musi być doprowadzony obwód 230 VAC (L,N,PE). W przypadku bardziej rozbudowanych systemów ogrzewania z dwoma rozdzielaczami należy w każdej skrzynce zainstalować listwę LLM-21.

3.Montaż siłowników
Siłowniki należy w pierwszej kolejności nakręcić na odpowiednie zawory w skrzynce rozdzielacza. Zawory odpowiadają poszczególnym pętlom grzewczym.
W następnym kroku przewody zasilające siłowniki należy podłączyć pod wyjścia poszczególnych stref grzewczych (OUT1 do OUT8). Pod jedno wyjście można podłączyć maksymalnie 6 siłowników. W przypadku zestawu ZRP-01 wykorzystuje się strefy OUT1 do OUT4. W ostatnim kroku należy z siłowników zdemontować zaślepki zabezpieczające.

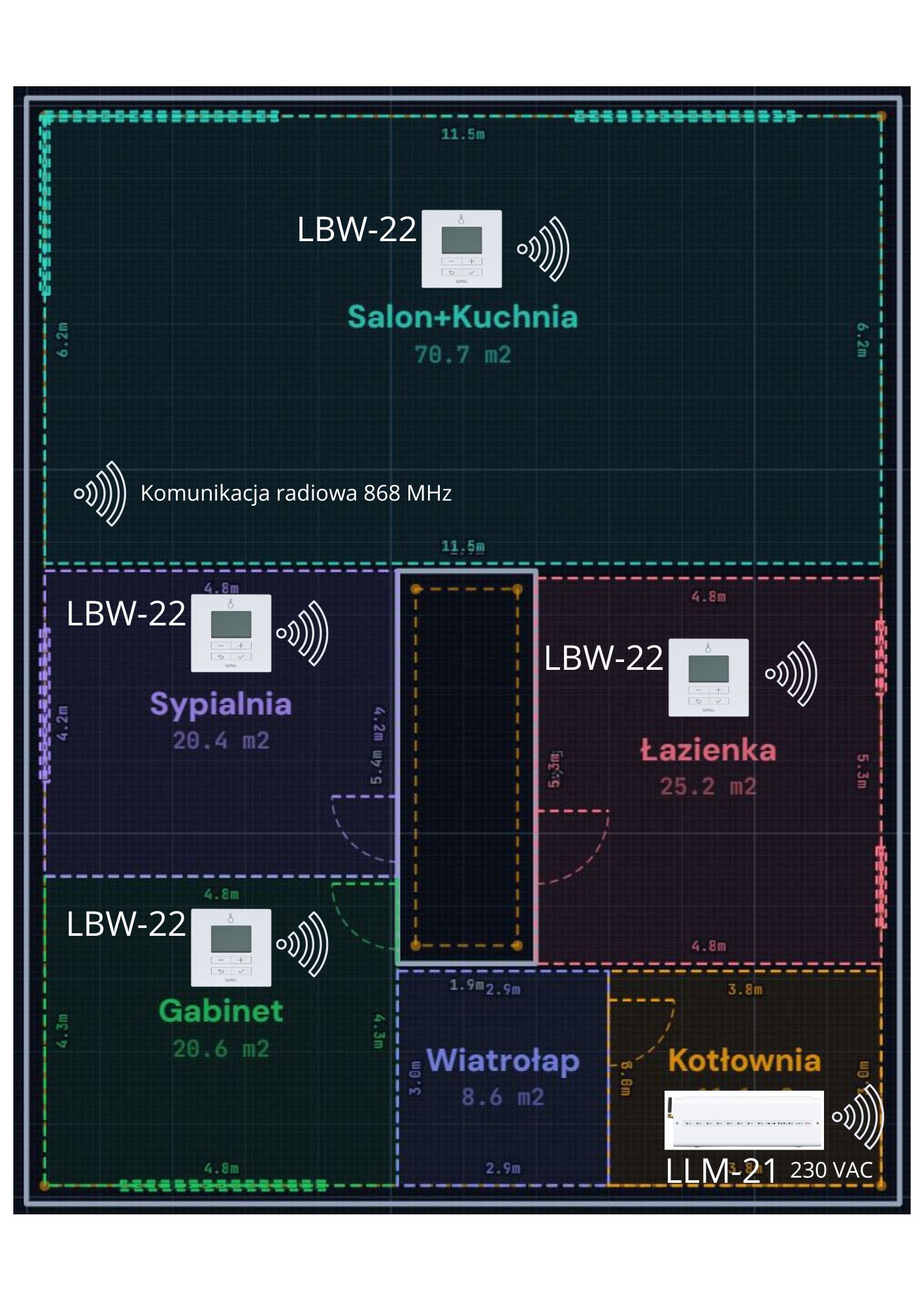

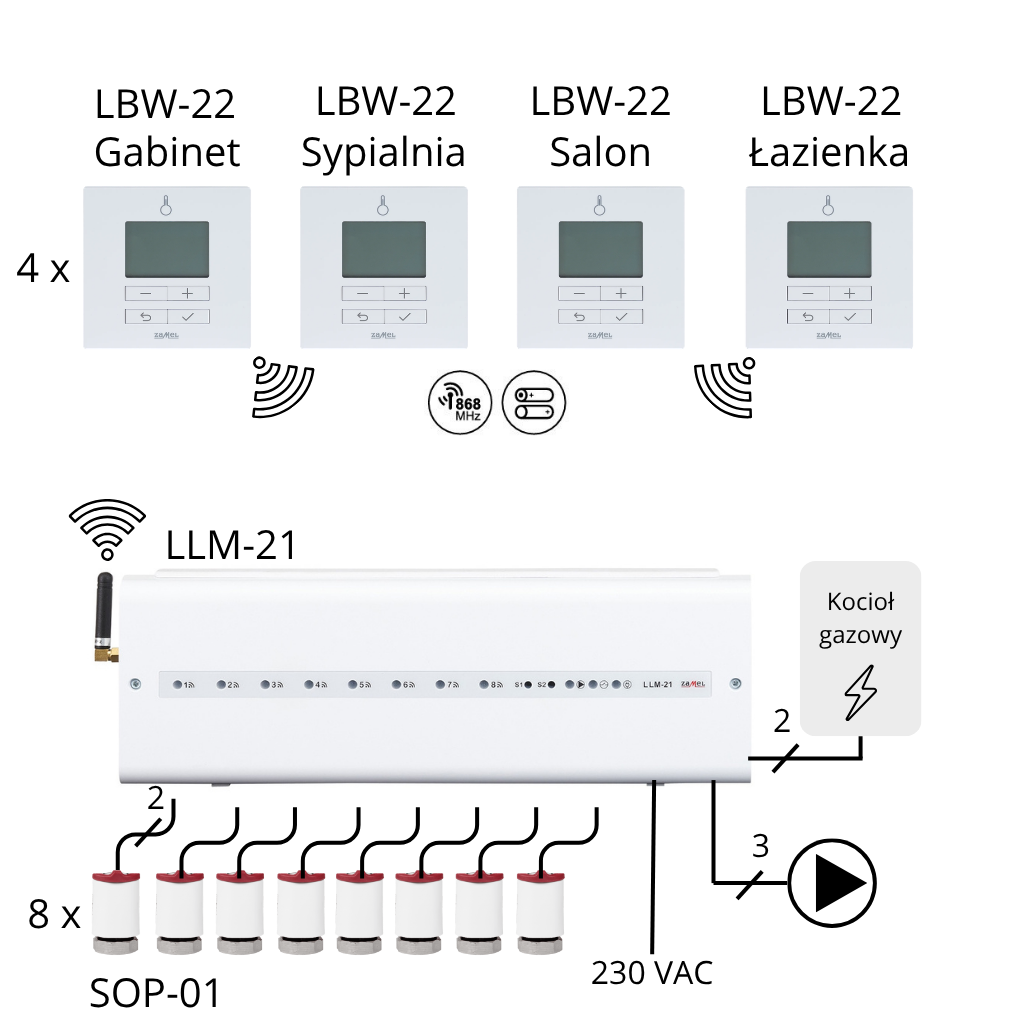

Przykład rozmieszczenia elementów zestawu ZRP-02
