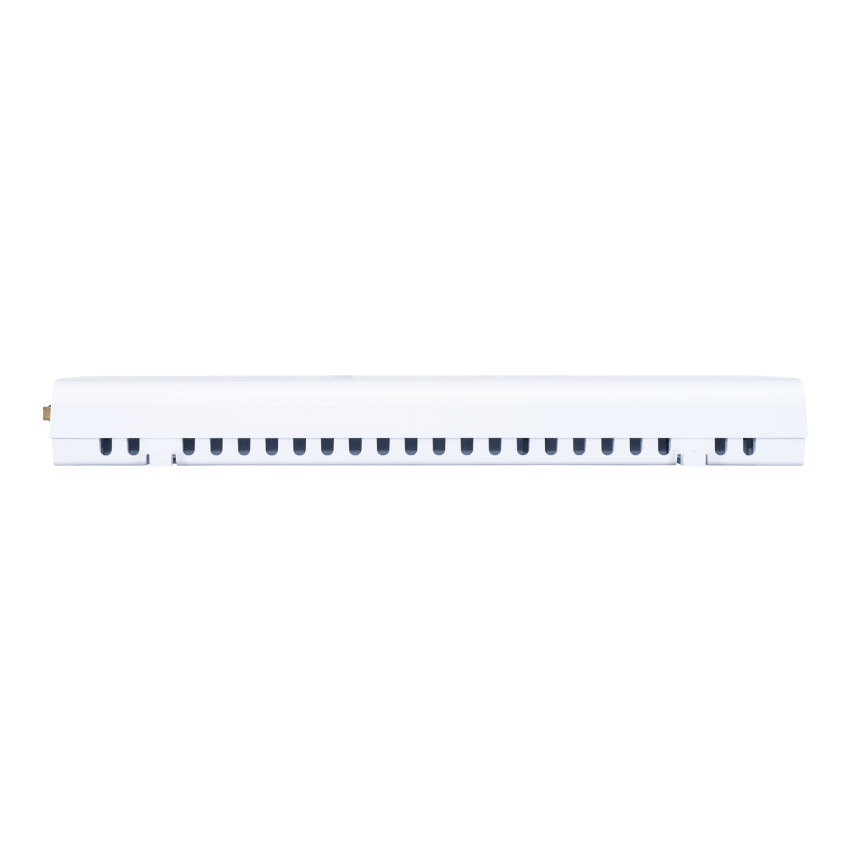

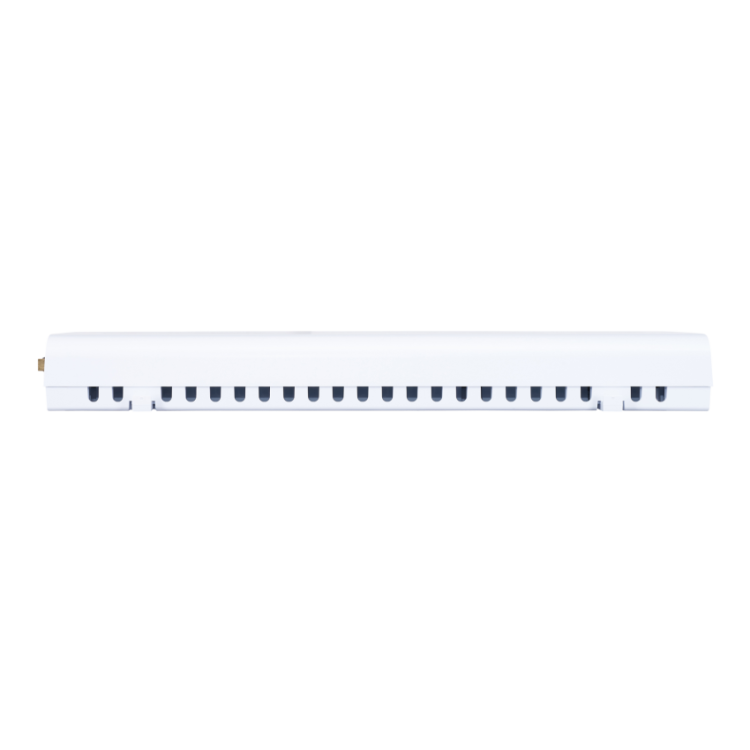

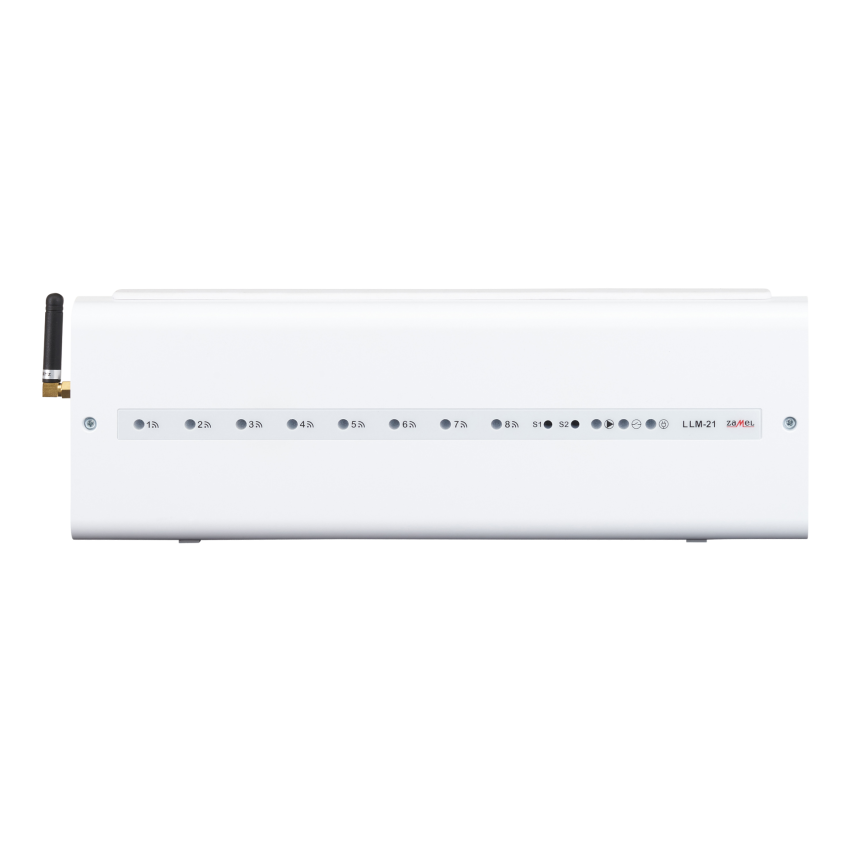

LLM-21 Listwa radiowa do ogrzewania podłogowego 8 stref 230V

LLM-21 to listwa radiowa przeznaczona do sterowania pętlami grzewczymi w układach ogrzewania płaszczyznowego (8 niezależnych stref). Regulatory temperatury łączy się z nią bezprzewodowo. Listwa na podstawie informacji z regulatorów otwiera/zamyka siłowniki termoelektryczne na poszczególnych pętlach grzewczych. Siłowniki do listwy podłącza się przewodowo. LLM-21 poza regulacją temperatury w pomieszczeniach umożliwia także sterowanie pompą obiegową oraz urządzeniem grzewczym.

Cechy produktu

• łączność z regulatorami radiowymi bateryjnymi (LBW-21/LBW-22/LBW-23)
• łączność z regulatorami radiowymi 230 VAC (LPW-21/LPW-22/LPW-23)
• komunikacja bezprzewodowa zgodna z systemem Exta Life,
• praca autonomiczna (regulatory radiowe -> listwa, listwa -> odbiornik LOT-21)
• możliwość konfiguracji i zarządzania poprzez aplikację (przy współpracy z EFC-01)
• bezprzewodowe przedłużenie styku NO (opcja radiowego połączenia z odbiornikiem LOT-21
  umieszczonym w innym miejscu niż listwa),

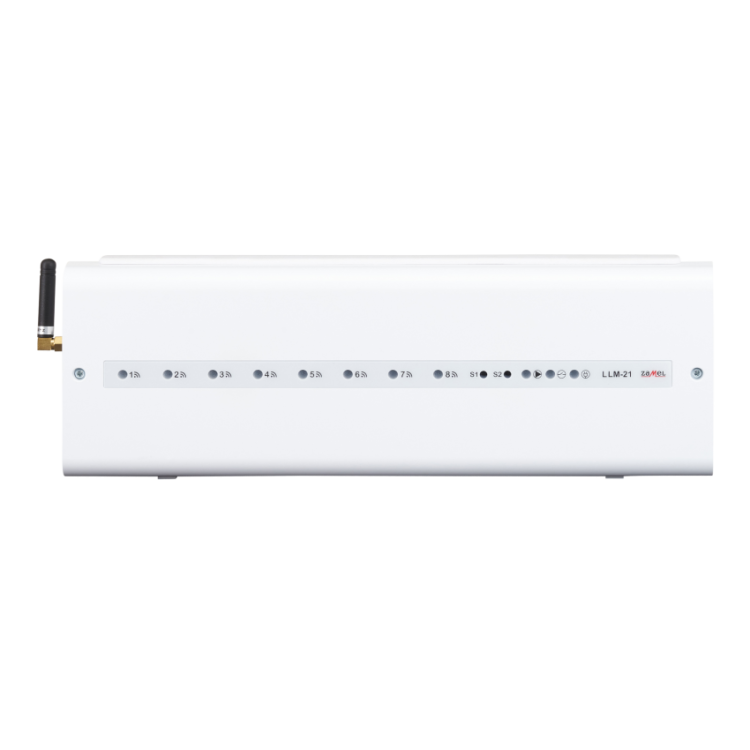

• wizualne powiadomienie o uruchomieniu strefy (8 x LED)
• wizualne powiadomienie o uruchomieniu pompy i kotła,
• możliwość ustalenia czasu opóźnienia: załączenia pompy, załączenia kotła, wyłączenia pompy,
• przewody podłączane do wyjmowanych zacisków (wygodny montaż),

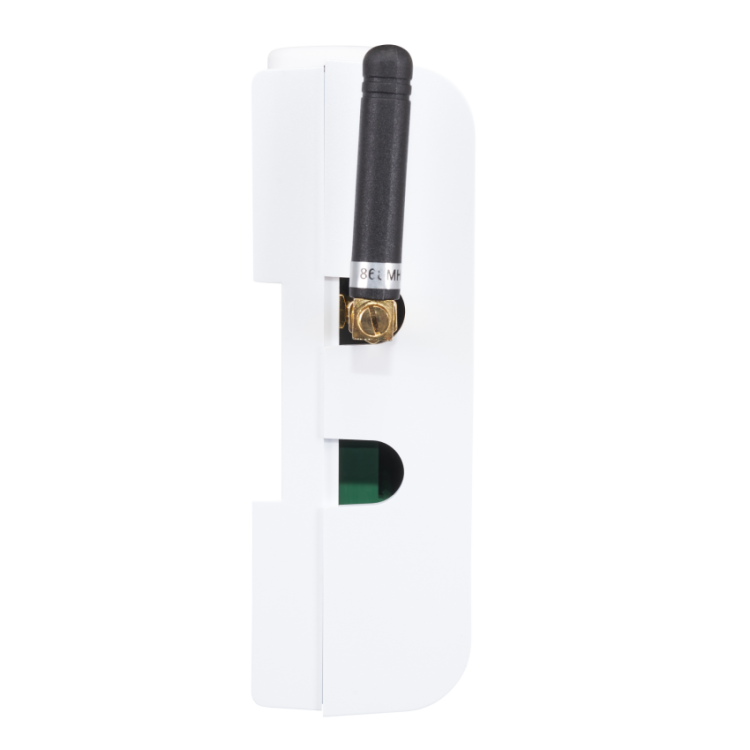

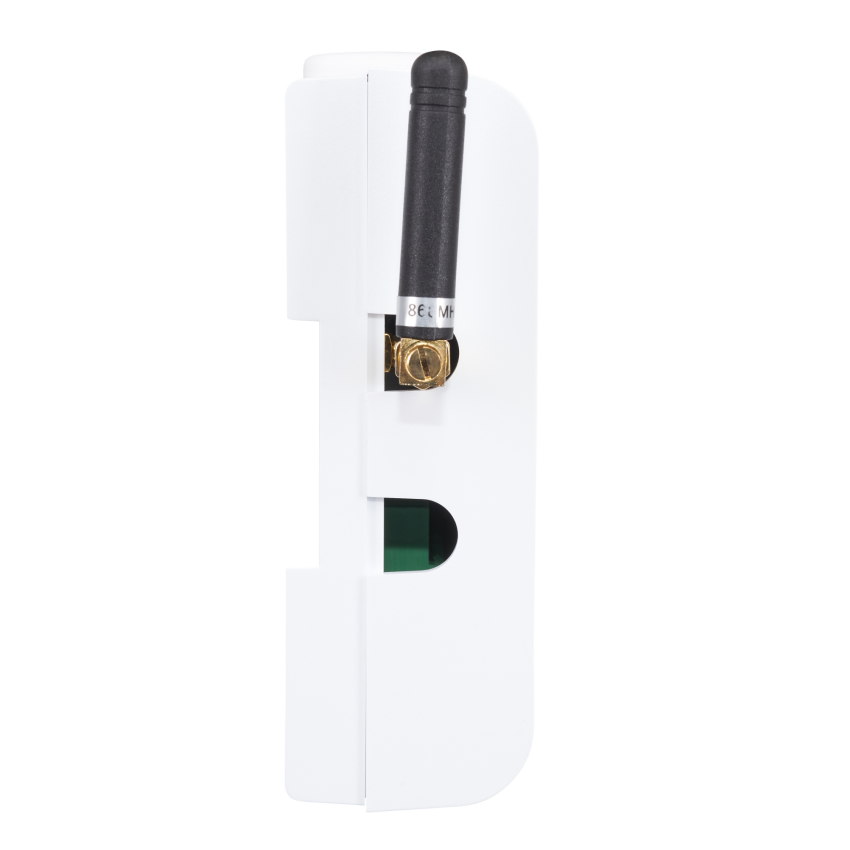

• możliwość montażu anteny zewnętrznej ANT-01,
• zaczepy pozwalające na montaż z użyciem opasek kablowych

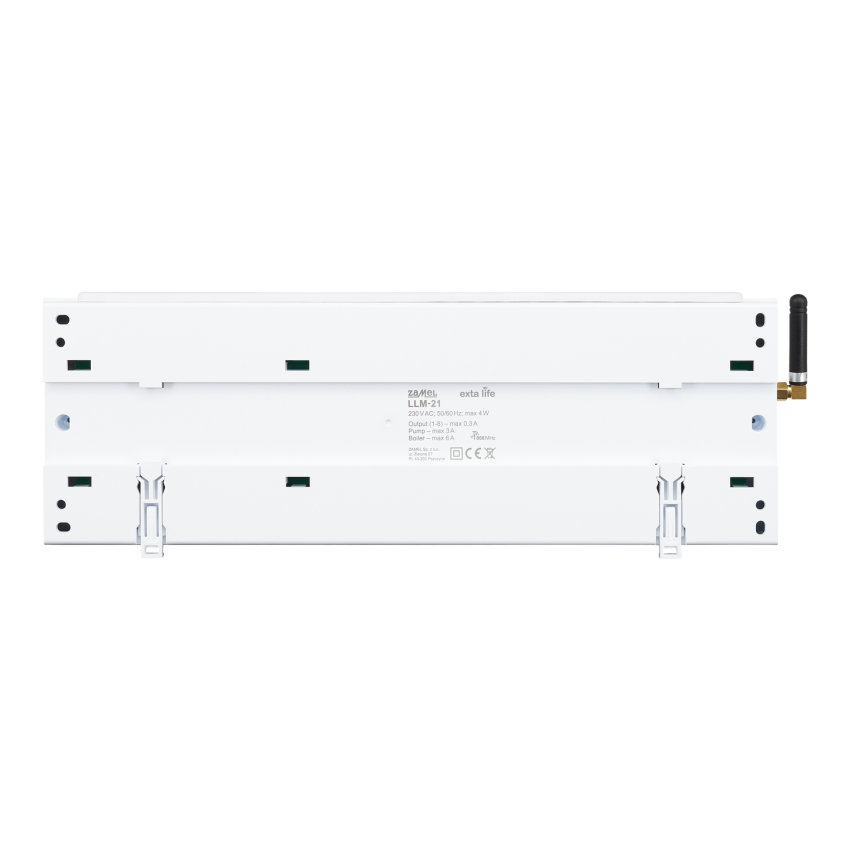

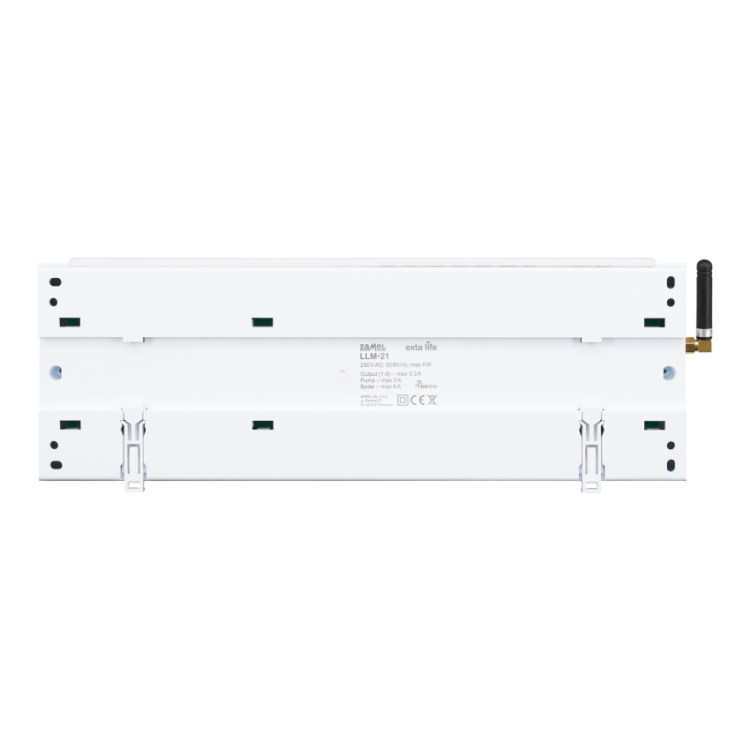

• mocowanie do szyny montażowej (TH35)

 Dane techniczne

Współpraca z regulatorami

Regulatory radiowe rozmieszczone w poszczególnych pokojach w domu na bieżąco mierzą temperaturę. Jeżeli regulator zgłosi potrzebę grzania (za niska temperatura w pokoju) to drogą bezprzewodową ta informacja jest przesyłana do listwy LLM-21. Tym samym otwierany jest siłownik na danej pętli, załączana jest wyjście pompa oraz styk 'KOCIOŁ'. Jeżeli pomieszczenie zostanie dogrzane to wówczas regulator wysyła sygnał do LLM-21 i ta zamyka siłownik termoelektryczny na danej pętli. Jeżeli z LOT-21 współpracuje wiele regulatorów to pompa i 'KOCIOŁ' są włączane jeżeli przynajmniej jeden z regulatorów zgłasza potrzebę grzania a wyłączane jeżeli żaden z regulatorów nie zgłasza potrzeby grzania.

Współpraca z odbiornikami LOT-21

Listwy LLM-21 można bezprzewodowo połączyć z jednym lub kilkoma odbiornikami LOT-21.Realizuje się w ten sposób bezprzewodowe przedłużenie styku 'KOCIOŁ'. Jest to wskazane jeżeli listwa jest daleko od kotła lub jeżeli fizyczne połączenie przewodem nie jest możliwe. Jest to szczególnie wygodne w przypadku budynków, w których zlokalizowanych jest kilka skrzynek rozdzielaczowych (na przykład parter/piętro).

Możliwe tryby pracy

Listwa LLM-21 może pracować w jednym z 3 trybów:

• Automatyczny (sterowanie w oparciu o sygnały z regulatorów)
• Ręczny załączenie - ciągłe załączenie strefy (praca niezależna od regulatorów)
• Ręczny wyłączenie - ciągłe wyłączenie strefy  (praca niezależna od regulatorów)

Ustawiane czasy opóźnień

Listwa LLM-21 daje możliwość ustawiania:

• czasu opóźnienia załączenia kotła (0..8 minut)
• czasu opóźnienia załączenia pompy (0...8 minut)
• czasu opóźnienia wyłączenia pompy (0...8 minut)

gdzie 0 oznacza brak opóźnienia

Współpraca z kontrolerem EFC-01 (sterowanie przez aplikację)

LLM-21 oraz cały system ogrzewania w domu (regulatory, odbiorniki regulatorów, głowice termostatyczne) mogą być obsługiwane poprzez aplikację mobilną Exta Life. Zapewnia to podgląd na to co dzieje się z systemem grzewczym w domu lub firmie. Umożliwia to wpływ na jego pracę- nawet poza domem. Do realizacji tego zadania wystarczy zakupić kontroler EFC-01 i połączyć z nim wszystkie elementy w jeden system. Pozwala to zautomatyzować rolety, żaluzje, oświetlenie, bramy, ogrzewanie. Czujniki mierzą różne wartości i czuwają nad bezpieczeństwem. Do konfiguracji i zarządzania służy prosta i przejrzysta aplikacja na Android oraz iOS.

Obsługiwane źródła ogrzewania

• ogrzewanie wodne podłogowe (płaszczyznowe).

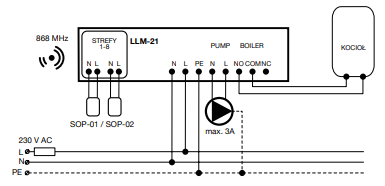

Główny schemat podłączenia
