ZRP-01 Radiowy zestaw sterowania ogrzewaniem podłogowym, 8 pętli, regulatory 230 V

ZRP-01 to radiowy zestaw sterowania ogrzewaniem podłogowym dedykowany do niewielkich domów i mieszkań. Ze względu na komunikację radiową nie jest wymagane przewodowe połączenie pomiędzy regulatorami a listwą sterującą.

Zestaw w wersji podstawowej umożliwia sterowanie 8 pętlami ogrzewania podłogowego.

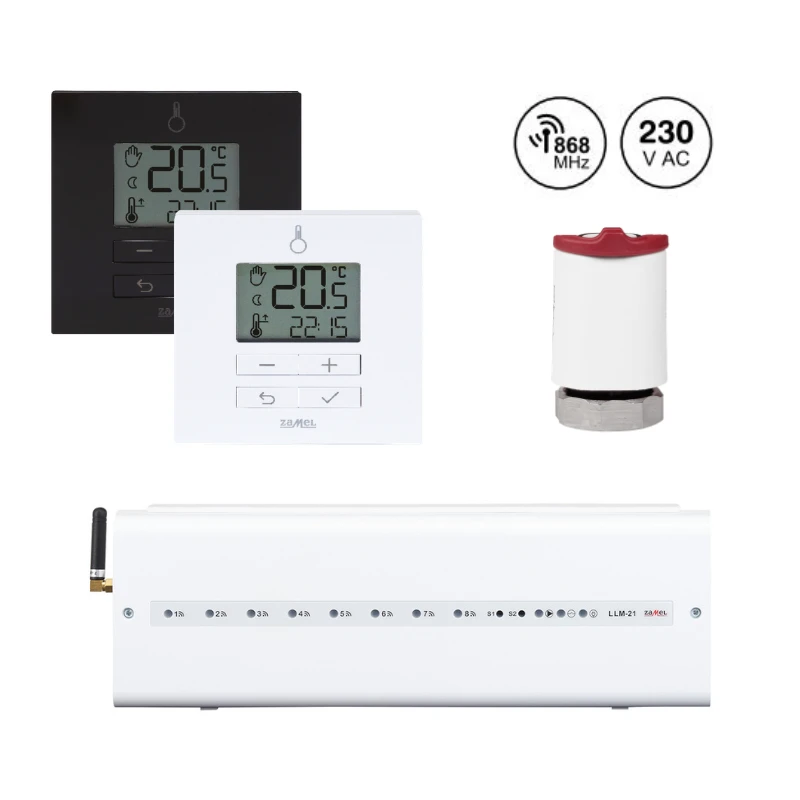

W skład zestawu wchodzą:

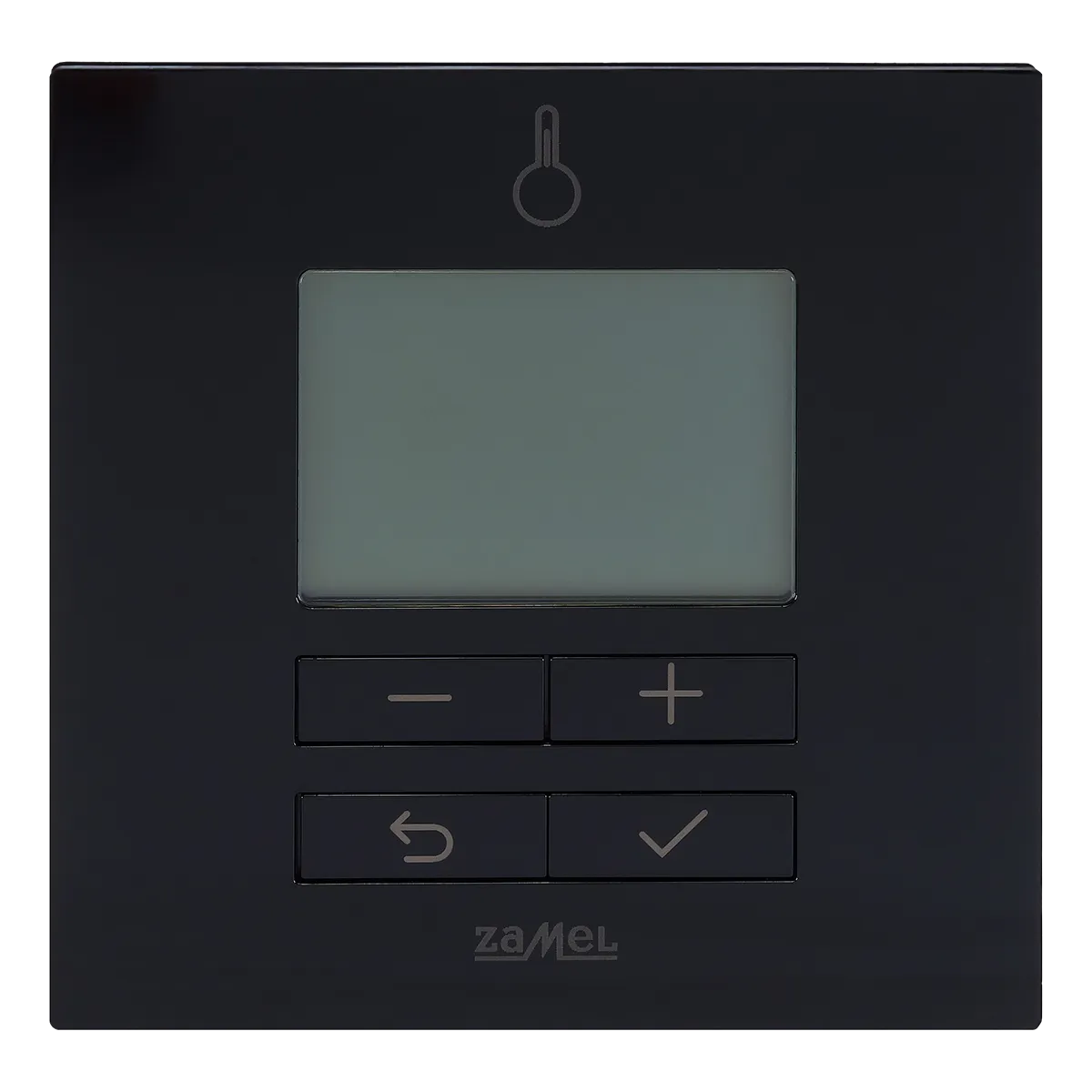

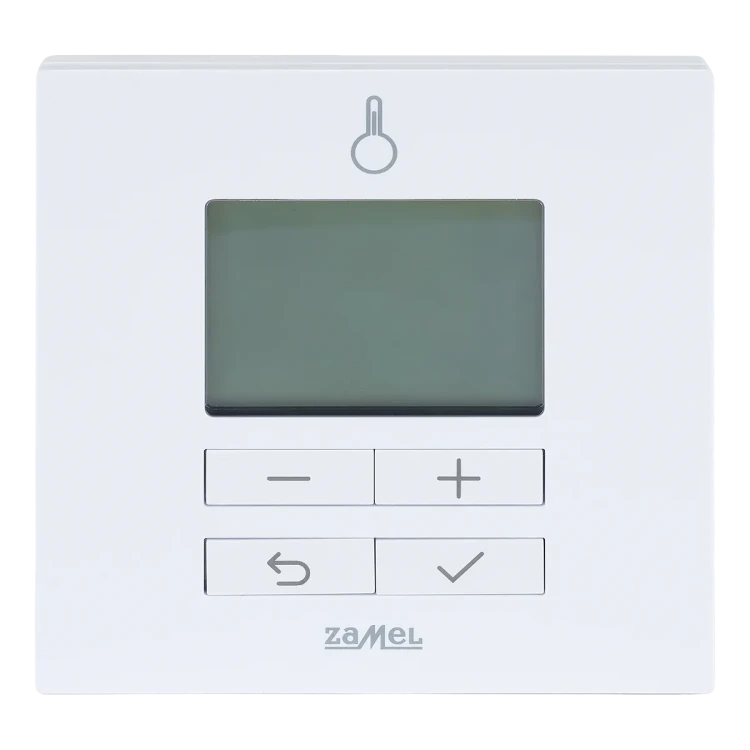

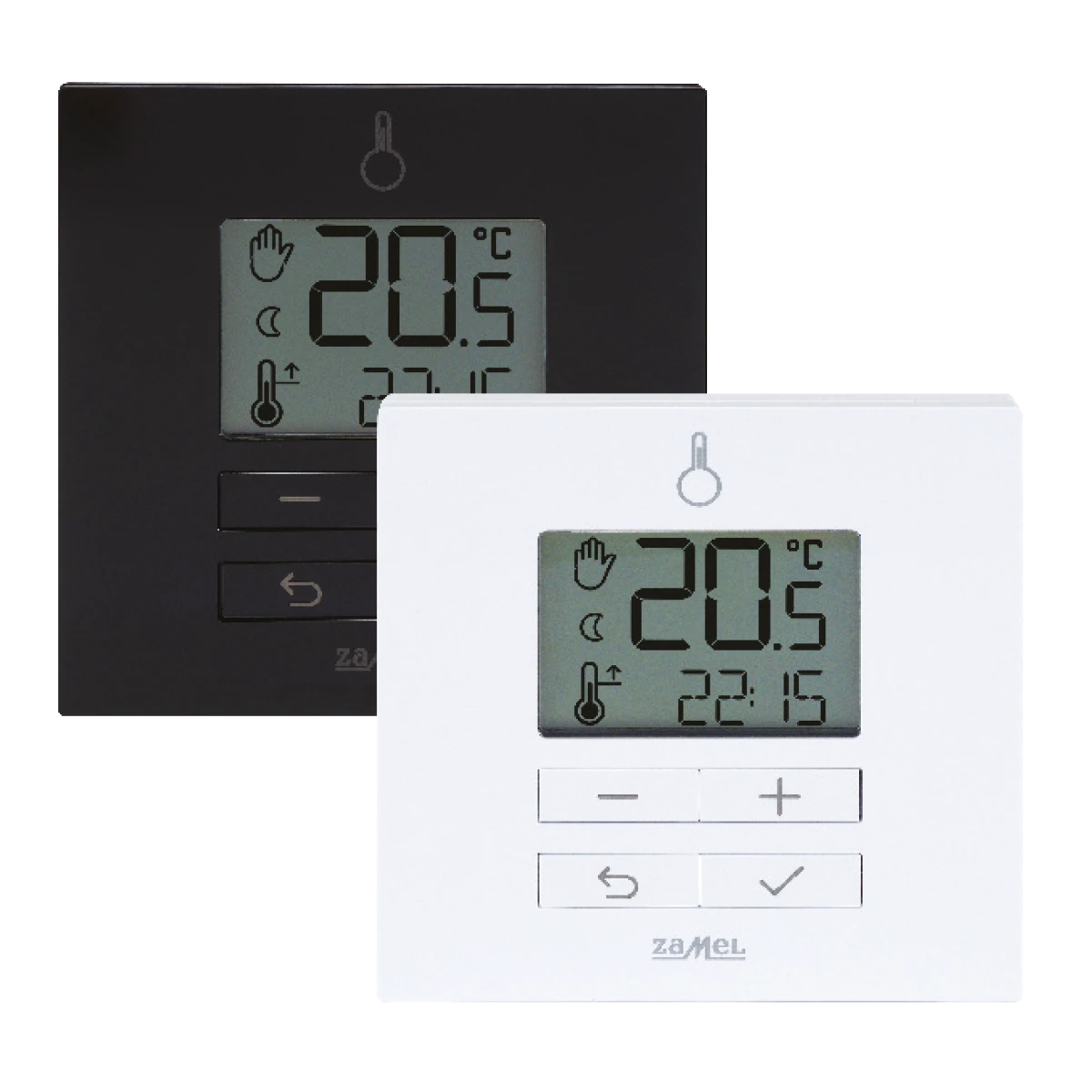

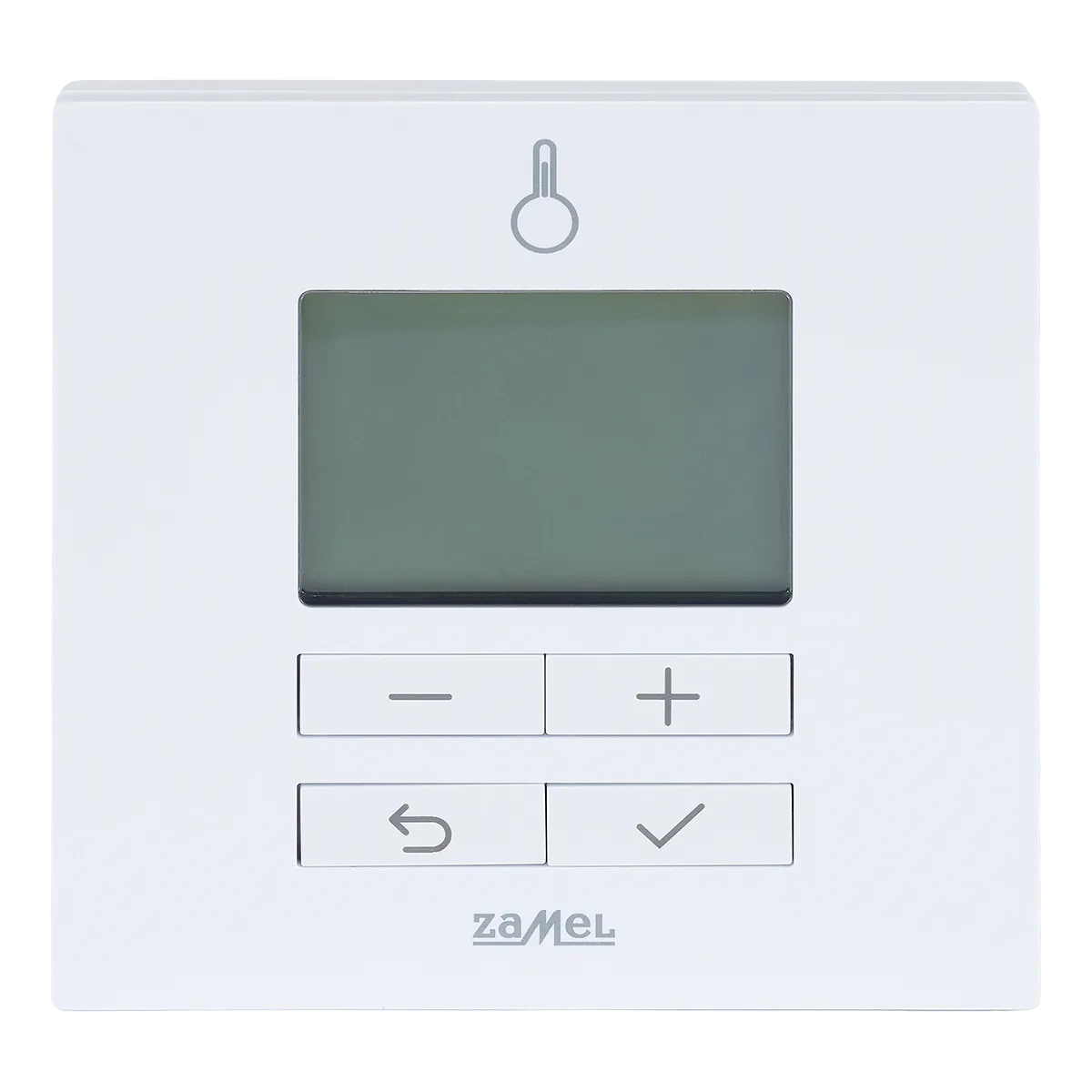

• 4 x regulator dobowy LPW-22, zasilane 230 VAC,
• 8 x siłownik termoelektryczny M30x1.5 SOP-01, 230 VAC

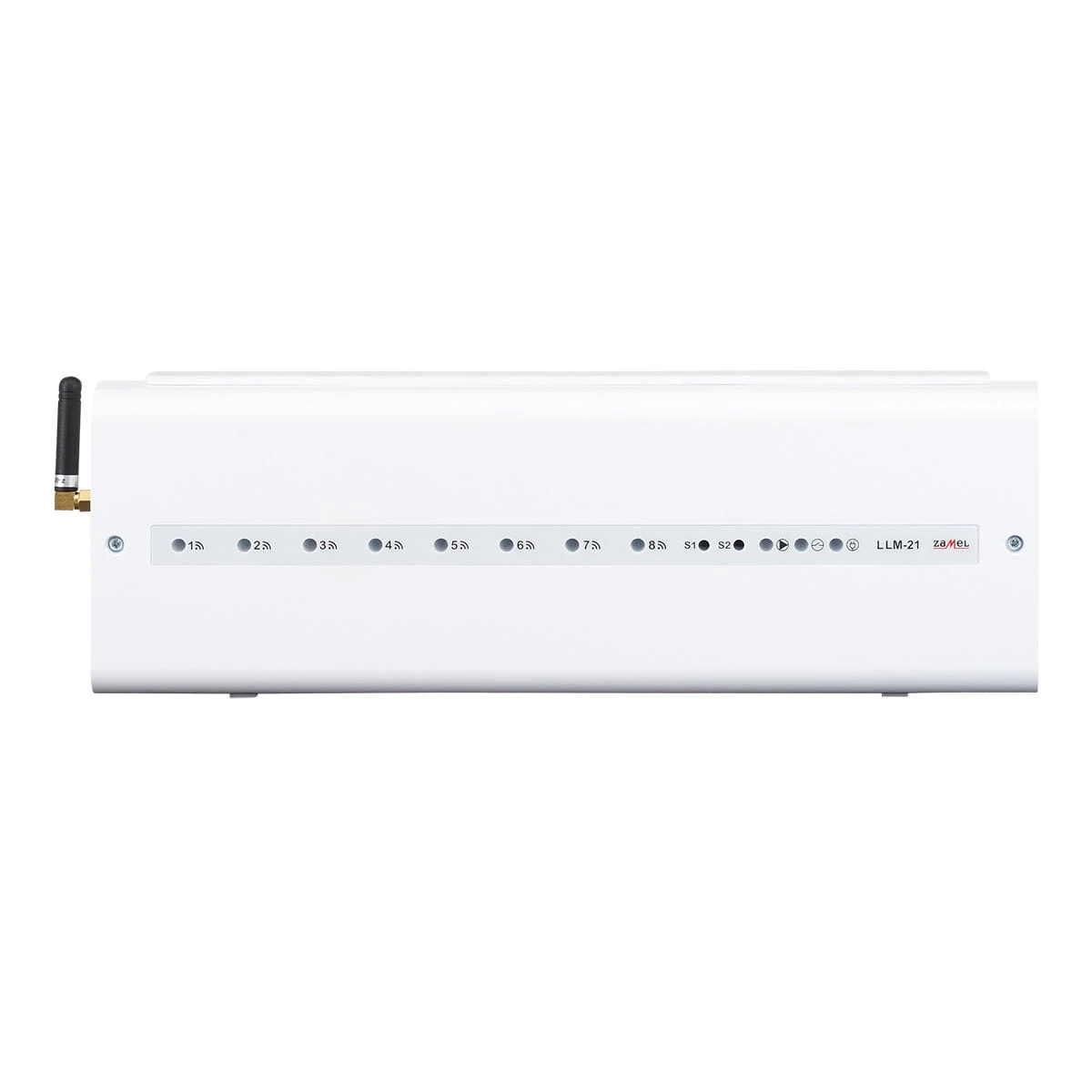

• 1 x listwa sterująca LLM-21

Regulatory są zaprogramowane do poszczególnych stref grzewczych (1-4).
W przypadku innej konfiguracji prosimy o wiadomość - postaramy się zaprogramować regulatory zgodnie z wytycznymi.

ZESTAW MOŻNA ROZBUDOWAĆ O DODATKOWE REGULATORY ORAZ SIŁOWNIKI.
Maksymalnie jedna listwa LLM-21 pozwala na współpracę z 8 regulatorami oraz 48 siłownikami. Pozwala obsłużyć maksymalnie 8 niezależnych stref grzewczych.

DODATKOWO CAŁY SYSTEM STEROWANIA OGRZEWANIEM ZBUDOWANY W OPARCIU O TEN ZESTAW MOŻNA OBSŁUGIWAĆ POPRZEZ APLIKACJĘ NA TELEFONIE - wymaga to dokupienia kontrolera systemu automatyki budynkowej Exta Life, model EFC-01.

Wytyczne dotyczące przygotowania instalacji elektrycznej:

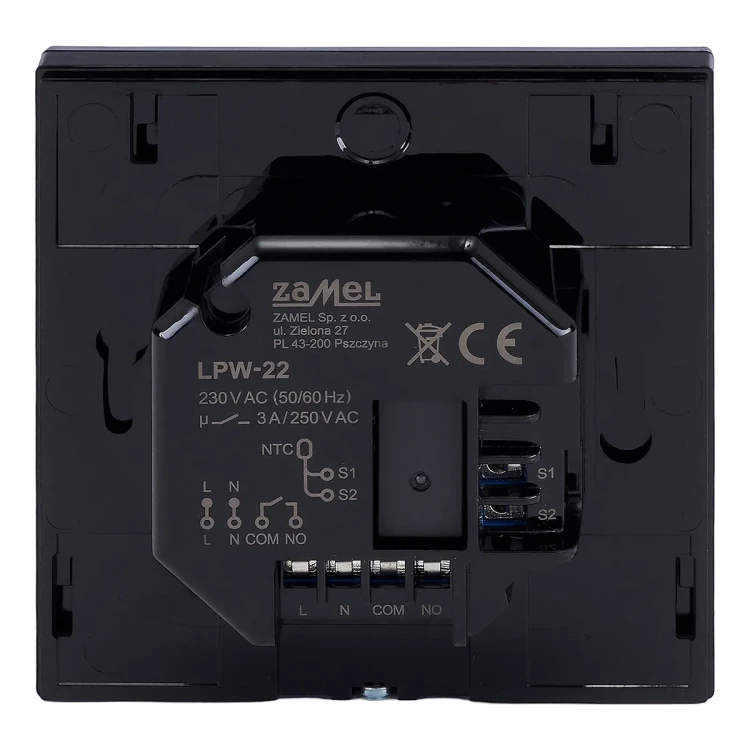

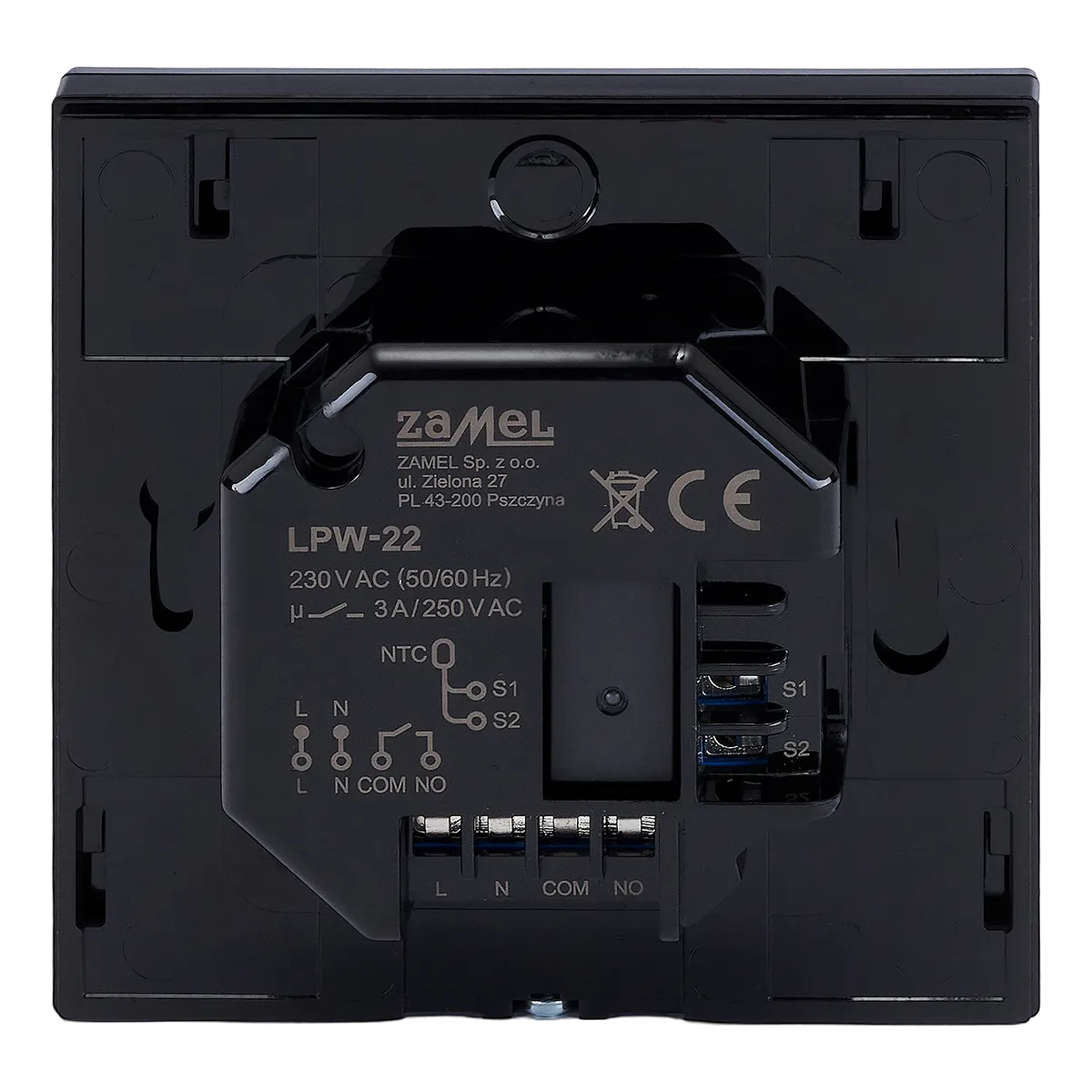

1. Zasilanie i montaż regulatorów LPW-22
Regulatory zasilane są napięciem 230VAC zatem do każdego punktu w którym zainstalowany będzie regulator należy doprowadzić napięcie zasilające 230 VAC (L,N,PE). Regulatory przeznaczone są do montażu w puszkach instalacyjnych. Konieczne jest zatem zainstalowanie puszek instalacyjnych fi60. Najlepiej jeżeli głębokość puszek wynosi 60 mm. Montaż regulatorów w puszkach o głębokości 40 mm również jest możliwy.

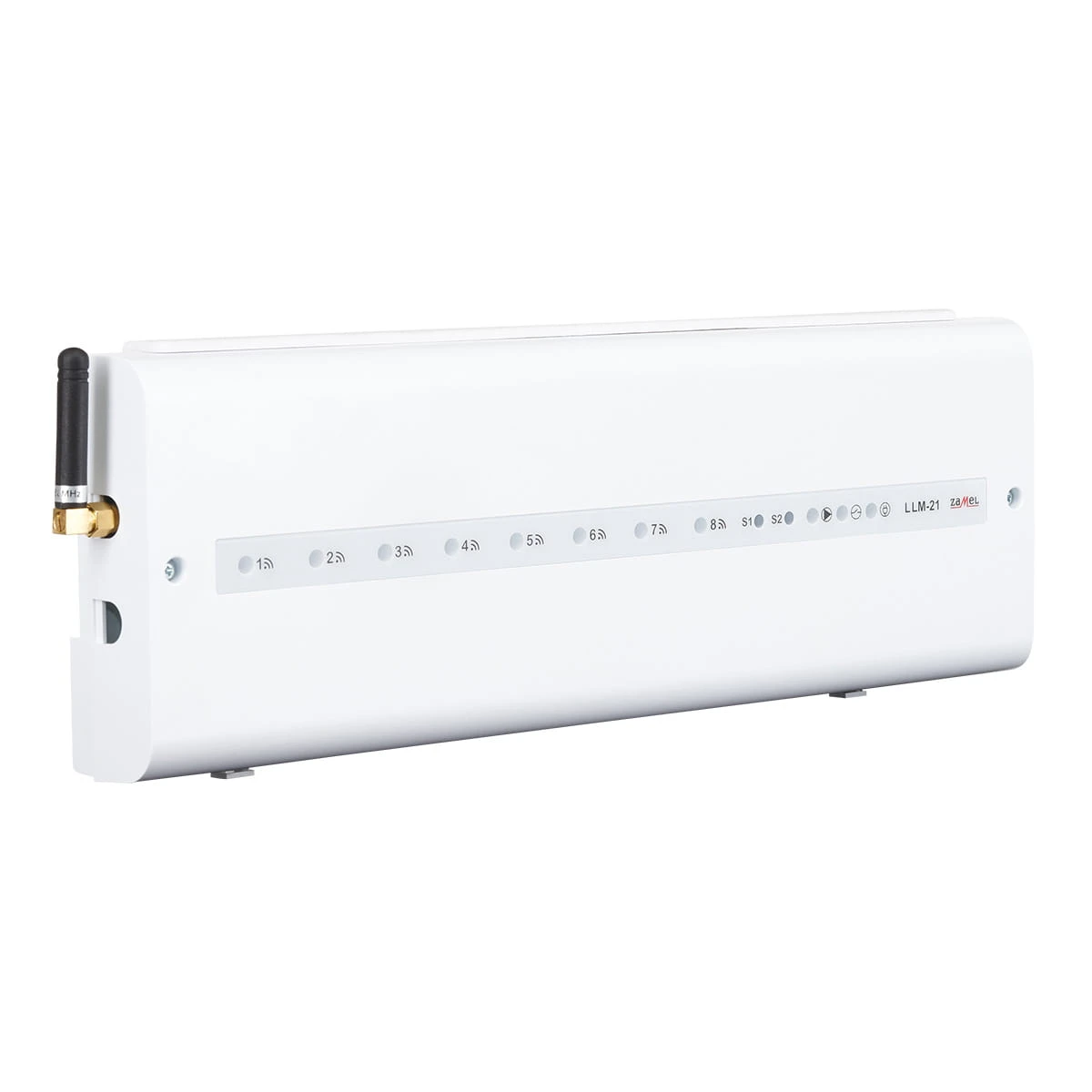

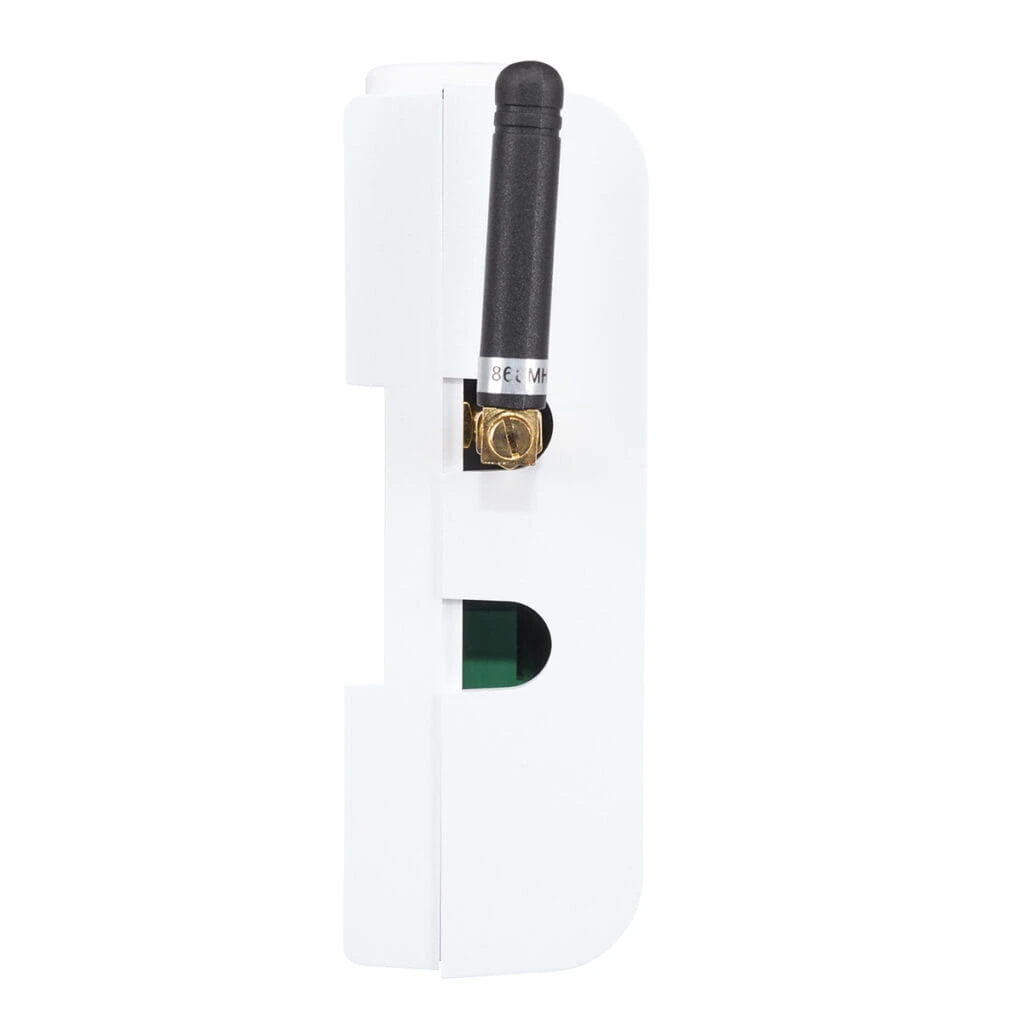

2. Montaż listwy sterującej LLM-21
Listwę LLM-21 instaluje się w skrzynce rozdzielacza. Listwa wymaga zasilania 230 VAC. Do skrzynki rozdzielacza musi być doprowadzony obwód 230 VAC (L,N,PE). W przypadku bardziej rozbudowanych systemów ogrzewania z dwoma rozdzielaczami należy w każdej skrzynce zainstalować listwę LLM-21.

3.Montaż siłowników
Siłowniki należy w pierwszej kolejności nakręcić na odpowiednie zawory w skrzynce rozdzielacza. Zawory odpowiadają poszczególnym pętlom grzewczym.
W następnym kroku przewody zasilające siłowniki należy podłączyć pod wyjścia poszczególnych stref grzewczych (OUT1 do OUT8). Pod jedno wyjście można podłączyć maksymalnie 6 siłowników. W przypadku zestawu ZRP-01 wykorzystuje się strefy OUT1 do OUT4. W ostatnim kroku należy z siłowników zdemontować zaślepki zabezpieczające.

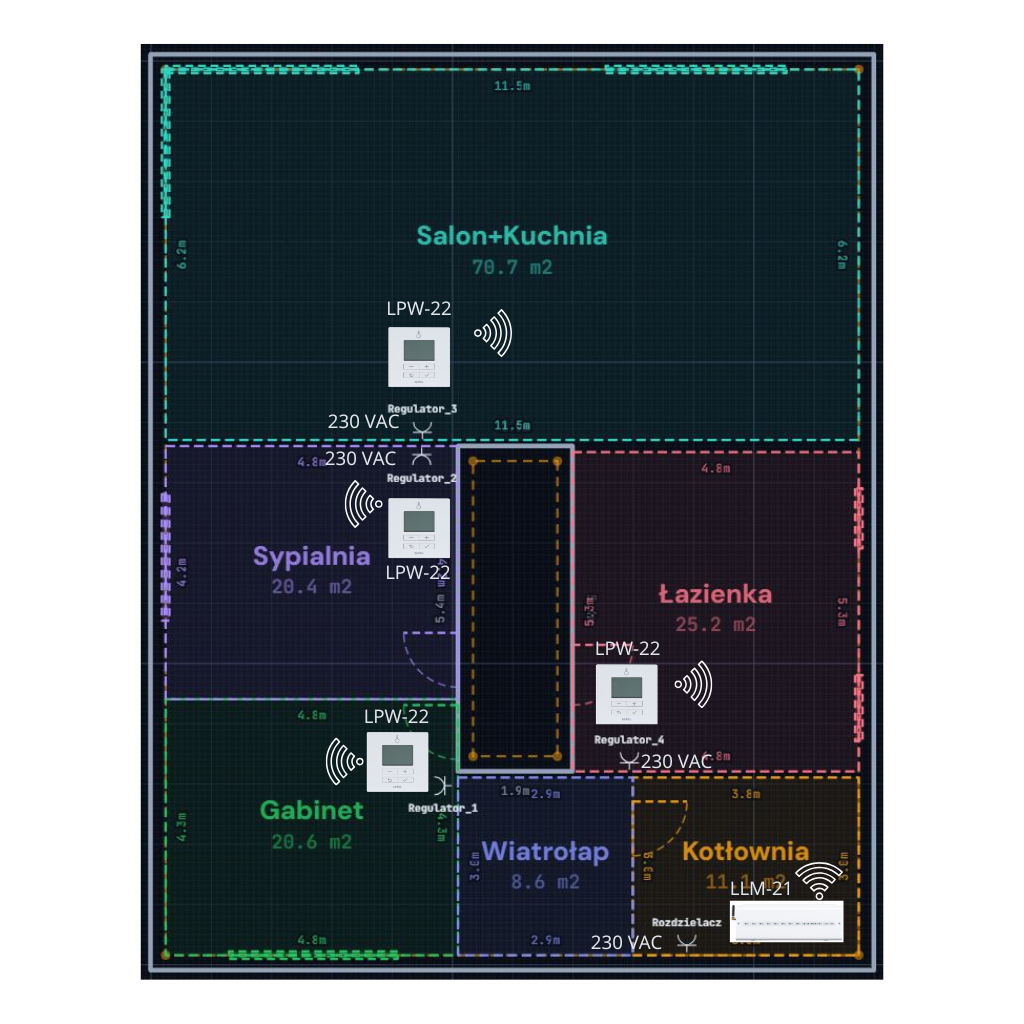

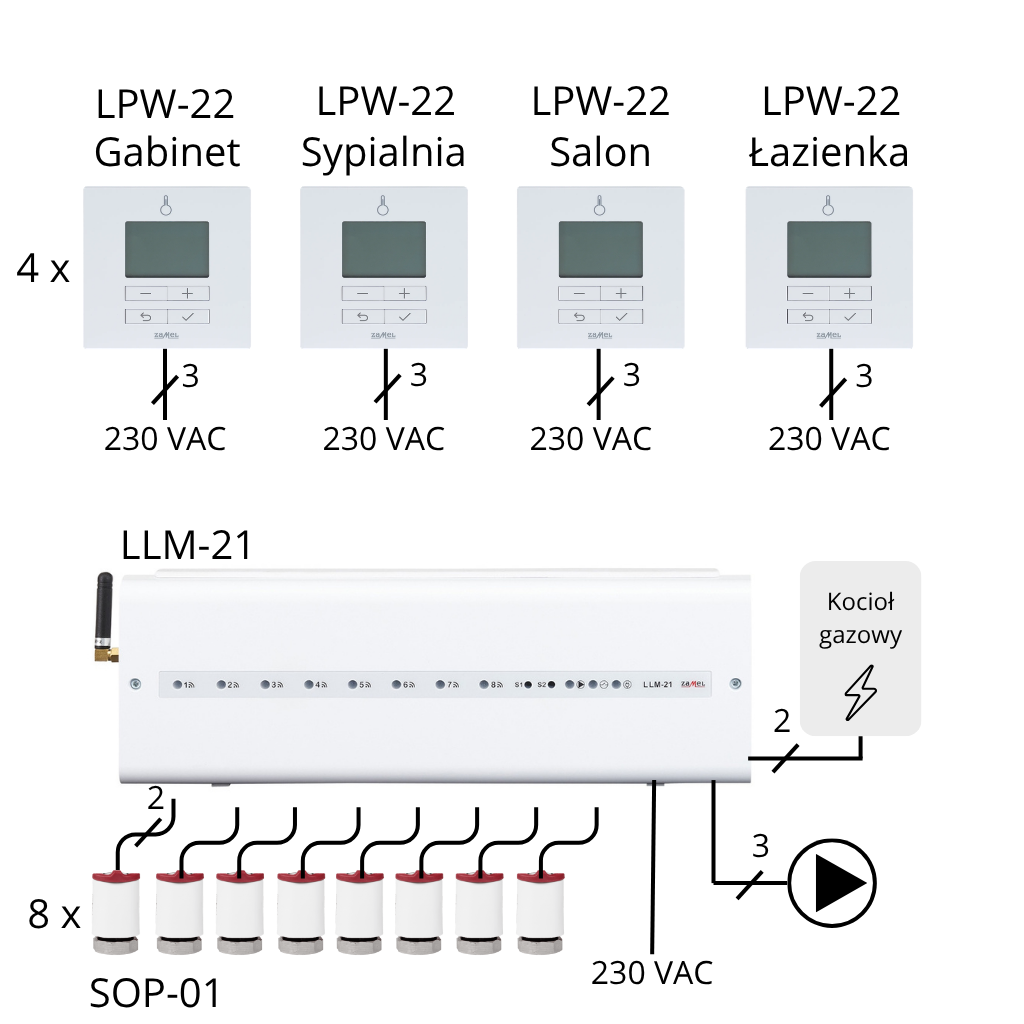

Przykład rozmieszczenia elementów zestawu ZRP-01
