OZE-01 System zarządzania napięciem

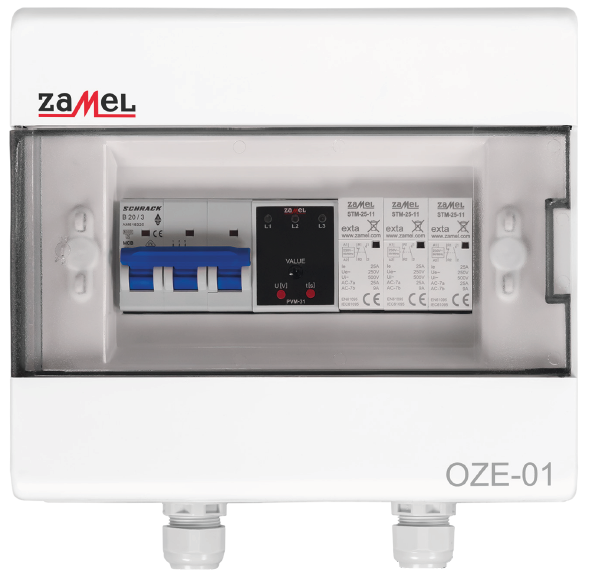

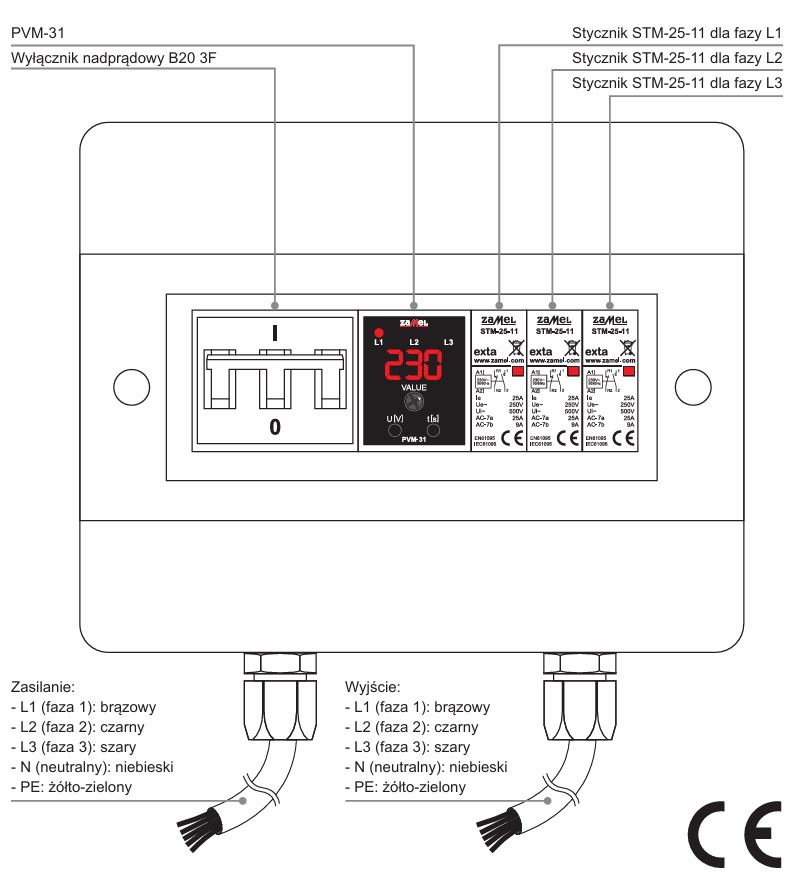

OZE-01 to gotowe rozwiązanie do monitorowania napięcia w danym punkcie instalacji elektrycznej. Produkt przygotowany jest w taki sposób, aby maksymalnie wykorzystać jego funkcjonalność przy minimalnym nakładzie prac instalacyjnych. Składa się z:

• wyłącznik nadmiarowo-prądowy B20: zabezpiecza urządzenie oraz podłączone do niego odbiorniki przed skutkami przetężeń

• 3 x stycznik STM-25-30: umożliwiają skuteczne zasilanie odbiorników podłączonych do wyjścia urządzenia OZE-01. Styczniki pozwalają na bezpieczny przepływ prądu o natężeniu do 20 A.


• PVM-31: monitoruje napięcie na każdej z 3 faz. W zależności od ustawień włącza odbiornik podłączony do wyjścia urządzenia po przekroczeniu ustawionej wartości napięcia lub utrzymuje stan włączenia jeżeli napięcie napięcie mieści się pomiędzy dwoma progami: dolnym (UD) oraz górnym (UU). Dzięki pomiarom z wykorzystaniem TrueRMS urządzenie świetnie radzi sobie z napięciami odkształconymi

• 2 x przewód przyłączeniowy OWY 5x2,5mm2 o długości 1m

• obudowa n/t z tworzywa zapewniająca stopień ochrony IP40

OPTYMALIZACJA PRACY INWERTERA

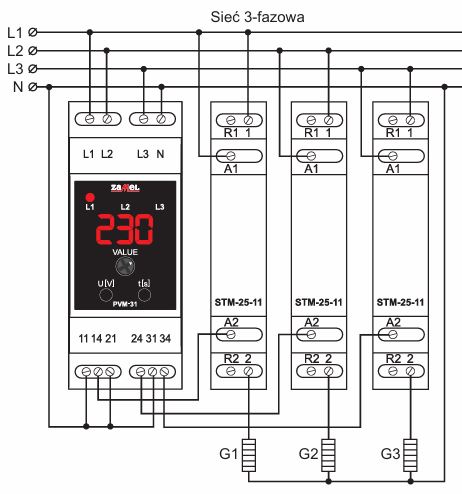

Inwertery fotowoltaiczne ustawione zgodnie z wymaganiami norm wyłączają się po wykryciu w sieci napięcia, którego wartość przekracza 253 VAC. To zabieg celowy, który zabezpiecza to przed podbijaniem napięcia w sieci do poziomu zagrażającego odbiornikom zasilanym z takiej sieci. Dzięki temu sieć ma określone normami parametry i jest bezpieczna. Jednak z punktu widzenia prosumenta jest to  działanie niepożądane. Mianowicie po wyłączeniu inwertera system fotowoltaiczny nie pracuje. W takiej sytuacji trzeba poszukać kompromisu. Z jednej strony musimy dbać o bezpieczeństwo sieci zasilającej a z drugiej ograniczyć wyłączanie się inwertera. Tutaj z pomocą przychodzi OZE-01. Zamontowany w urządzeniu przekaźnik PVM-31 cały czas monitoruje napięcie na każdej fazie. Jeżeli tylko na którejś z nich wykryje wzrost napięcia powyżej ustawionej wartości ( na przykład >253 VAC ) to załączy stycznik powiązany z tą fazą. W takiej sytuacji napięcie podawane jest na odbiornik podłączony pod wyjście urządzenia OZE-01. Ma to wywołać dociążenie fazy i  doprowadzić do obniżenia napięcia. Najczęściej w takich rozwiązaniach jako obciążenie stosuje się grzałki połączone z zasobnikiem CWU. Wówczas energia jest magazynowana jako ciepło w zasobniku. Dzięki OZE-01 można wydatnie zwiększyć poziom autokonsumpcji. Uzyskujemy niewielkim kosztem bardzo prosty, ale skuteczny system EMS.

Załączenie / wyłączenie odbiornika podłączonego do wyjścia OZE-01 może być realizowane od razu po wykryciu przekroczenia lub z pewnym opóźnieniem ustawianym niezależnie dla każdej fazy w zakresie od 1 do 99s. Chroni to przed zbyt częstym załączaniem / wyłączaniem odbiornika przy krótkich, chwilowych skokach napięcia.

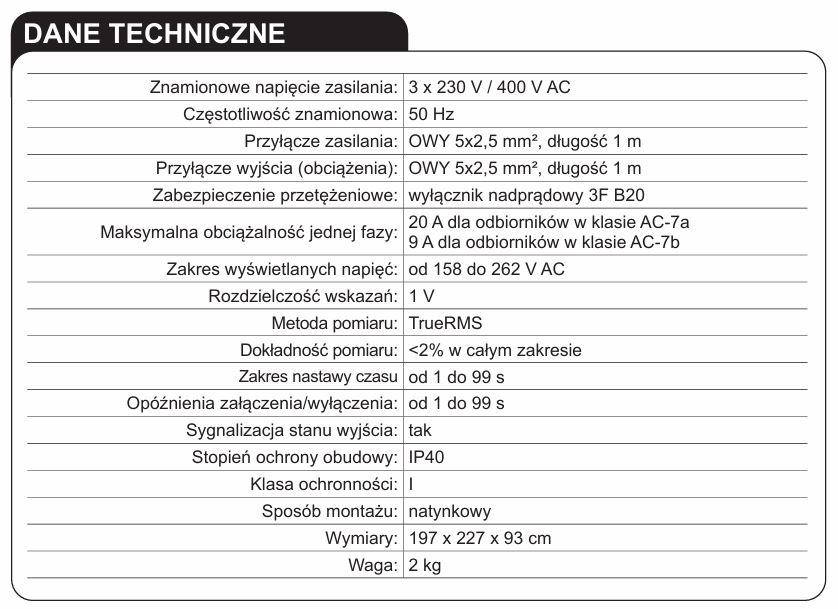

PVM-31 mierzy i wyświetla napięcia z zakresu od 158 do 262 VAC.

Progi dolny i górny ustawia się niezależnie dla każdej fazy. Próg dolny (UD) w zakresie od 160 do 260 VAC a próg górny (UU) w zakresie od [UD+1] V do 260 VAC.

Próg górny może być wyłączony (OFF).

OZE-01 PRACUJE POPRAWNIE ZARÓWNO W PRZYPADKU INSTALACJI 3 FAZOWYCH ORAZ 1 FAZOWYCH

 Produkt OZE-01 domyślnie skonfigurowany jest jako optymalizator pracy inwertera z nastawami:

- próg napięciowy dolny (UD) = 253 VAC

- próg napięciowy górny (UU) = OFF (wyłączony)

- opóźnienie załączenia dla każdej fazy t1 = 3 s

- opóźnienie wyłączenia dla każdej fazy t2 = 3 s

Urządzenie PVM-31 domyślnie w sposób sekwencyjny wyświetla mierzone napięcia. W przypadku instalacji 1F można wybrać fazę, z której napięcie ma być wyświetlane w sposób ciągły.

 Diody L1/L2/L3 sygnalizują włączenie / wyłączenie wyjścia powiązanego z daną fazą:

• dioda świeci – wyjście włączone
• dioda miga – wyjście wyłączone

ZASILANIE WRAŻLIWYCH ODBIORNIKÓW – KONTROLA NAPIĘĆ ZASILAJĄCYCH

Niektóre odbiorniki energii elektrycznej są szczególnie wrażliwe na zmiany wartości napięcia zasilającego. Należą do nich na przykład  silniki elektryczne, urządzenia ze sprężarkami, sprzęt elektroniczny, oświetlenie LED. Niepożądanym efektami mogą być: przegrzewanie, problemy z rozruchem, uszkodzenie wrażliwych modułów elektronicznych, migotanie oświetlenia.

W takich sytuacjach dobrą praktyką jest monitorowanie wartości napięcia zasilającego i odłączanie zasilania urządzeń lub całych obwodów jeżeli jego wartość jest niepoprawna. Z tym zadaniem doskonale poradzi sobie urządzenie OZE-01.
