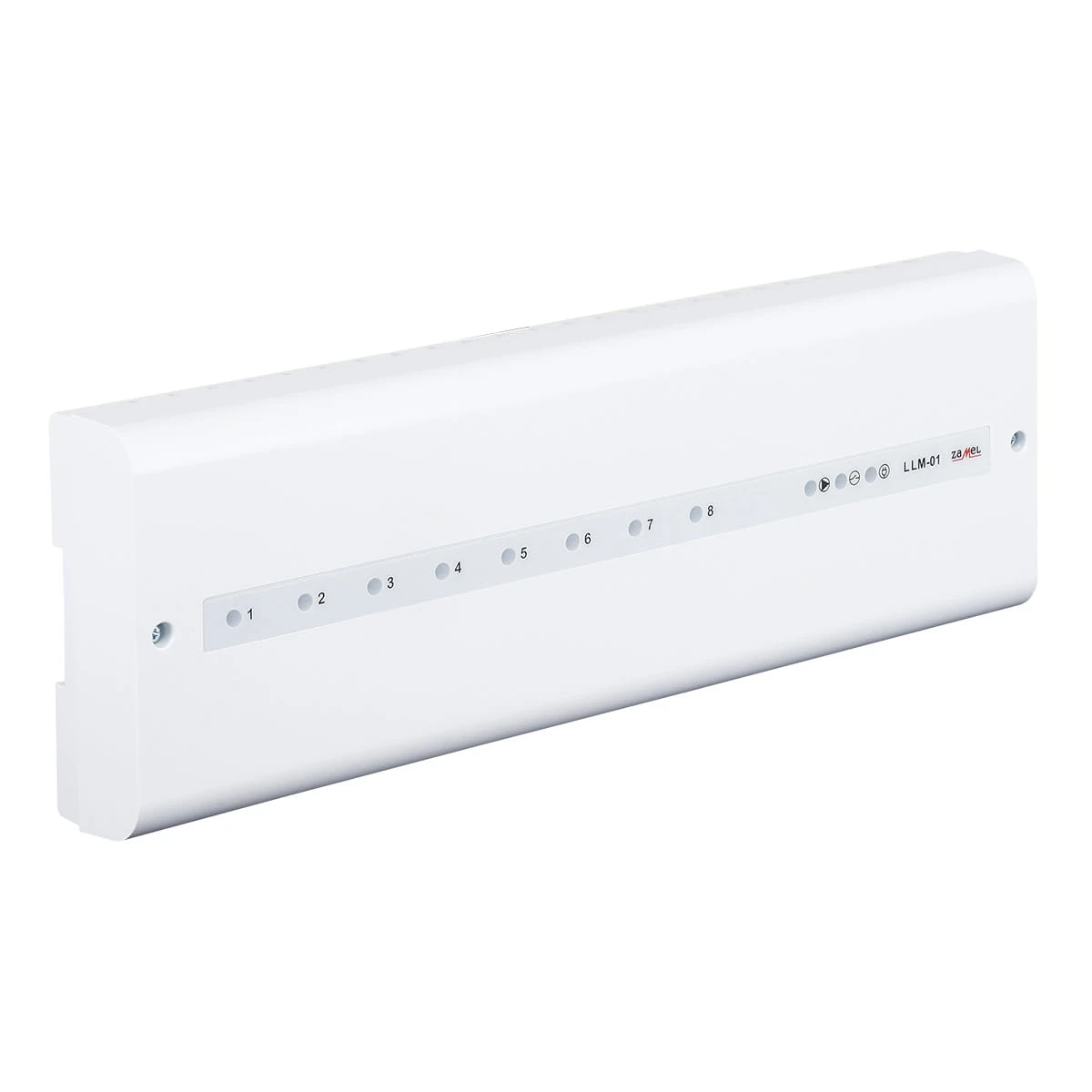

LLM-01 Listwa przewodowa do ogrzewania podłogowego 8 stref 230V

LLM-01 to listwa przewodowa przeznaczona do sterowania pętlami grzewczymi w układach ogrzewania płaszczyznowego (maksymalnie 8 niezależnych stref). Regulatory temperatury łączy się z nią przewodowo (typowo przewód 3-żyłowy). Listwa na podstawie informacji z regulatorów otwiera/zamyka siłowniki termoelektryczne na poszczególnych pętlach grzewczych. Siłowniki do listwy także podłącza się przewodowo. LLM-01 poza regulacją temperatury w pomieszczeniach umożliwia także sterowanie pompą obiegową oraz urządzeniem grzewczym.

Stosowanie listwy umożliwia osiągnięcie komfortu cieplnego w poszczególnych pomieszczeniach w domu lub mieszkaniu poprzez inteligentne zarządzanie temperaturą. Realnie przekłada się także na zmniejszenie kosztów ogrzewania.

Cechy produktu

• współpraca z regulatorami przewodowymi bateryjnymi (LBR-01/LBR-02/LBR-03)
• współpraca z regulatorami przewodowymi 230 VAC (LPR-01/LPR-02/LPR-03)
• współpraca z regulatorami radiowymi 230 VAC (LPW-21/LPR-22/LPW-23)
• współpraca z innymi regulatorami ze stykiem NO
• możliwość podłączenia do 48 siłowników termoelektrycznych
• niezawodna i pewna komunikacja przewodowa
• wizualne powiadomienie o uruchomieniu strefy (8 x LED)
• wizualne powiadomienie o uruchomieniu pompy i kotła,
• przewody podłączane do wyjmowanych zacisków (wygodny montaż),
• zaczepy pozwalające na montaż z użyciem opasek kablowych
• mocowanie do szyny montażowej (TH35) lub natynkowo

 Dane techniczne

Współpraca z regulatorami przewodowymi

Regulatory temperatury rozmieszczone są w poszczególnych pokojach w domu na bieżąco mierzą temperaturę. Typowo regulatory są zasilone są bezpośrednio z listwy. Do połączenia regulatora z listwą wymagany jest przewód co najmniej 3-żyłowy, ale optymalniej zastosować przewód 4-żyłowy ( np. OMY 4x0.75mm2 lub OMY 4x1mm2 ). Jeżeli regulator zgłosi potrzebę grzania (za niska temperatura w pokoju) to przewodowo ta informacja jest przesyłana do listwy LLM-01 (podanie fazy na odpowiednie wejście L' w listwie). Tym samym otwierany jest siłownik na danej pętli, załączane jest wyjście pompa oraz styk 'KOCIOŁ'. Jeżeli pomieszczenie zostanie dogrzane to wówczas regulator zdejmuje sygnał grzania a LLM-01 zamyka siłownik termoelektryczny na danej pętli. Jeżeli z listwą współpracuje wiele regulatorów to pompa i 'KOCIOŁ' są włączane jeżeli przynajmniej jeden z regulatorów zgłasza potrzebę grzania a wyłączane jeżeli żaden z regulatorów nie zgłasza potrzeby grzania.

Współpraca z regulatorami radiowymi

Komunikacja i sposób działania regulatorów radiowych (LPW-21/LPW-22/LPW-23) z listwą LLM-01 jest analogiczny do regulatorów przewodowych. Jedyna różnica polega na tym, że regulatory radiowe po ich połączeniu z kontrolerem systemu Exta Life model EFC-01 można w pełni zarządzać i konfigurować poprzez aplikację mobilną. Jest to szczególnie przydatne przy obsłudze systemem ogrzewania spoza domu. W takim rozwiązaniu mamy pewne przewodowe połączenie pomiędzy regulatorami a listwą co gwarantuje 100% pewność transmisji. Zyskujemy natomiast komfort obsługi całego systemu ogrzewania przez telefon. Dodatkowo system możemy rozbudować o sterowanie roletami, oświetleniem, bramami itp.

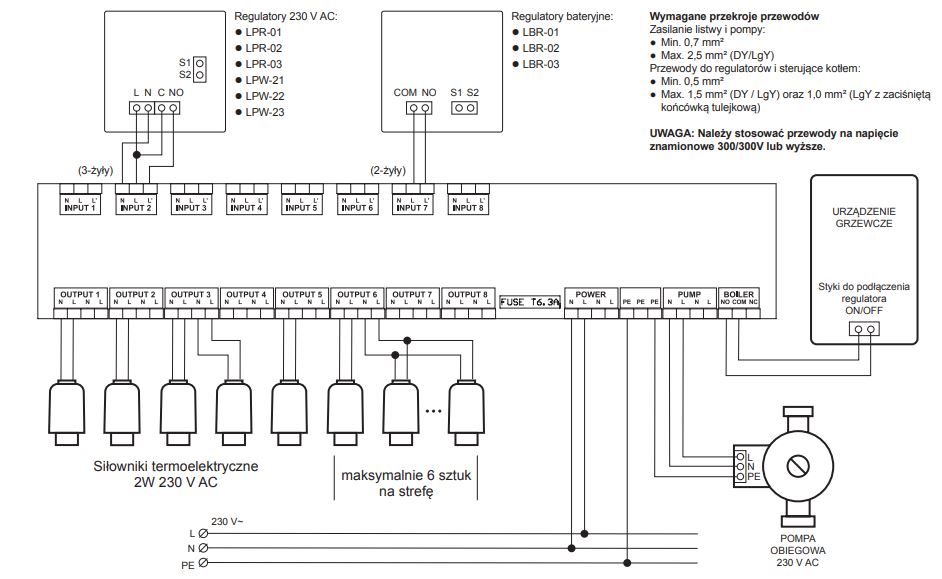

Schemat podłączenia
