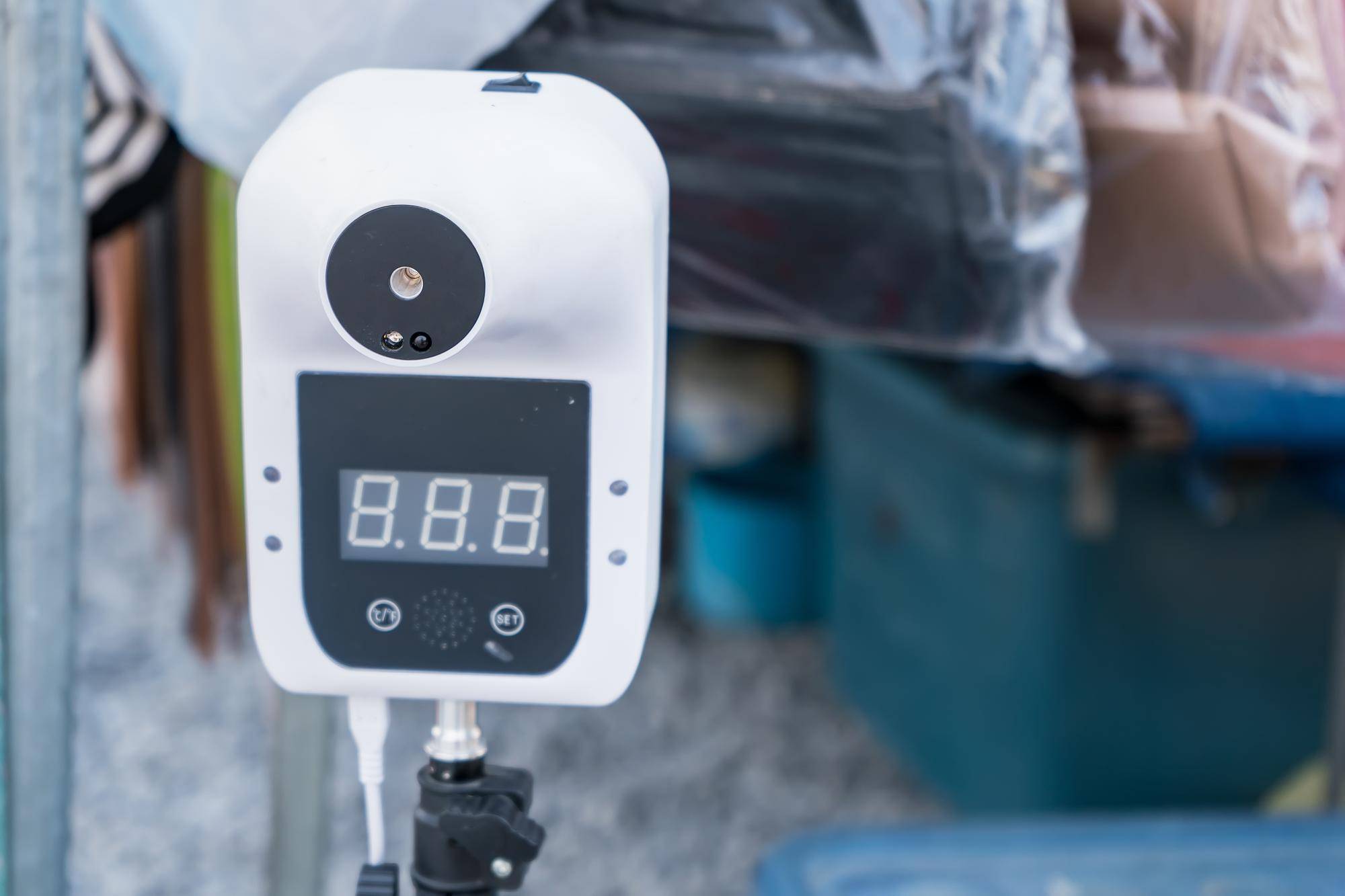

Jak działa nadajnik bateryjny z czujnikiem temperatury w nowoczesnych systemach?

Z czego składa się takie urządzenie?

Sercem układu jest element pomiarowy, który może być termistorem, termoparą lub rezystancyjnym czujnikiem RTD, takim jak Pt100 czy Pt1000; w zastosowaniach przemysłowych obsługiwane bywają także sygnały rezystancyjne i napięciowe. Wyjście czujnika trafia do toru analogowego z dopasowaniem, wzmacnianiem i filtracją, po czym sygnał jest próbkowany przez przetwornik analogowo cyfrowy, który definiuje rozdzielczość najmniejszych wykrywalnych zmian temperatury. Dalej mikrokontroler prowadzi linearyzację, kompensację charakterystyki i przygotowuje dane do transmisji radiowej zgodnie z harmonogramem pracy.

Moduł radiowy wraz z anteną kodują informacje w pakiecie i wysyłają je do odbiornika, koncentratora lub bramki IoT, a następnie układ szybko wraca do oszczędnego trybu uśpienia. Zasilanie zazwyczaj zapewniają baterie litowe, alkaliczne lub litowo jonowe, a to jak długo wystarczą, w największym stopniu zależy od częstotliwości pomiaru i raportowania. Całość uzupełniają pamięć na konfigurację i dane, układy zabezpieczające oraz obudowa dobrana do warunków środowiskowych.

Deklarowane parametry dokładności i rozdzielczości zależą od klasy rozwiązania. W grupie przemysłowej podawane są wartości rzędu około ±0,3°C dla toru Pt100 i około ±1°C dla toru termoparowego typu K. W układach RTD spotyka się 15 bitowe przetworniki A C z nominalną rozdzielczością rzędu 0,03125°C, przy dokładności pełnoskalowej ok. ±0,5°C. W segmencie pokojowym można spotkać dokładność około ±0,2°C oraz zakres pracy od minus 40°C do 85°C.

Jak przebiega cykl pomiarowy i komunikacja?

Urządzenie większość czasu spędza w trybie uśpienia. O ustalonych porach mikrokontroler wybudza system, zasila tor pomiarowy, próbuje sygnał z czujnika, a następnie przelicza dane, łącznie z linearyzacją i kompensacjami właściwymi dla danej technologii pomiaru. Oprogramowanie może uśredniać próbki, odrzucać wartości odstające i wykrywać nagłe skoki, aby przekazywać do sieci dane stabilne i wiarygodne przy ograniczonym poborze energii.

Gotowy wynik trafia do pakietu z identyfikatorem urządzenia, znacznikiem czasu, poziomem baterii oraz danymi diagnostycznymi i konfiguracyjnymi, po czym moduł radiowy wysyła ramkę i opcjonalnie oczekuje na potwierdzenie odbioru, w zależności od przyjętego protokołu. Następnie wyłączane są niepotrzebne bloki, a całość przechodzi ponownie do uśpienia w celu minimalizacji zużycia energii.

Jakie standardy łączności i pasma są stosowane?

Transmisja wykorzystywana przez nadajnik bateryjny z czujnikiem temperatury odbywa się w pasmach 418 lub 433 MHz, 868 lub 915 MHz oraz 2,4 GHz, gdzie stosowane są standardy takie jak IEEE 802.15.4, ISA100.11a, Bluetooth Low Energy i Zigbee, a także protokoły sieci dalekiego zasięgu. Dobór technologii determinuje zasięg, odporność na zakłócenia, pobór mocy i możliwość pracy w topologii mesh, która zwiększa niezawodność oraz efektywny obszar pokrycia, lecz wymaga urządzeń pośredniczących.

Pasma o niższej częstotliwości mają zwykle lepszą zdolność przenikania przez przeszkody niż 2,4 GHz, choć przeważnie kosztem niższej przepustowości, co wpływa na projektowanie interwałów raportowania i doboru mocy nadawczej. W środowiskach zabudowanych lub przemysłowych zasięg dodatkowo ograniczają konstrukcje metalowe i instalacje energetyczne, dlatego wybór pasma oraz anteny bezpośrednio przekłada się na skuteczność łącza.

Ile energii zużywa i jak długo działa bateria?

Bilans energetyczny dominuje akwizycja i transmisja. W czasie poboru danych prąd może sięgać kilkudziesięciu miliamperów, w trakcie nadawania jeszcze więcej, natomiast w głębokim uśpieniu spada poniżej kilkunastu mikroamperów, co radykalnie wydłuża żywotność zasilania. Producent może deklarować pracę przez wiele lat przy rzadkich raportach, ale czas ten wprost zależy od częstotliwości wysyłania i warunków radiowych.

Dane katalogowe wskazują na żywotności sięgające około 10 lat przy aktualizacji co 10 sekund oraz około 8 lat przy aktualizacji co 5 sekund w określonych warunkach, co podkreśla wpływ częstego raportowania na trwałość baterii. W klasie nadajników pokojowych spotyka się cykl raportu co około 20 sekund oraz czas pracy rzędu 5 do 8 lat przy dwóch bateriach litowych 3,6 V. Dla niektórych urządzeń zastosowanie dwóch baterii AA pozwala przekraczać 12 lat, o ile interwały pomiaru i transmisji są odpowiednio długie i stabilne.

Co decyduje o dokładności i jakości danych?

Na dokładność wpływa nie tylko sam czujnik, ale również tor analogowy, rozdzielczość i nieliniowość przetwornika A C, algorytmy linearyzacji oraz kalibracja termiczna układu. Istotna jest także temperatura elektroniki, sposób montażu i wymiana ciepła między medium a czujnikiem, ponieważ bezwładność cieplna i lokalne gradienty mogą powodować opóźnienia lub błędy odczytu.

Wartości dokładności komunikowane przez producentów dla układów RTD i termopar mieszczą się w wąskich przedziałach, a rozdzielczości rzędu setnych stopnia są osiągalne dzięki wielobitowym przetwornikom i starannie zaprojektowanemu torowi pomiarowemu. W segmencie komfortu wewnętrznego dodatkowym kryterium jest szeroki zakres pracy temperaturowej oraz stabilność długoterminowa, które wpływają na wiarygodność danych w BMS i systemach regulacji.

Jakie mechanizmy oszczędzania energii są stosowane?

Nowoczesne urządzenia korzystają z planowania pracy, głębokiego uśpienia i bardzo szybkiej sekwencji wybudź zmierz wyślij uśpij w celu ograniczenia średniego poboru prądu. Popularne jest raportowanie na podstawie zmiany, które aktywuje transmisję tylko po przekroczeniu określonej różnicy temperatury, z dołożonym okresowym meldunkiem kontrolnym, aby system weryfikował gotowość urządzenia.

Oprogramowanie filtra lokalnie szum, uśrednia próbki i odrzuca wartości odstające, co poprawia jakość danych oraz redukuje liczbę nadmiarowych pakietów wysyłanych do sieci. Dzięki takim strategiom możliwe jest łączenie szybkiej reakcji na zdarzenia z wieloletnią autonomią bateryjną, nawet przy wymagającym środowisku radiowym.

Gdzie trafiają dane i jak są zabezpieczone?

Pakiety docierają do odbiornika lub bramki, która przekazuje je do systemów SCADA, BMS, rozwiązań chmurowych, aplikacji mobilnych albo systemów alarmowych, w zależności od architektury wdrożenia. Oprócz wartości temperatury przesyłane bywają informacje o konfiguracji i diagnostyce, takie jak stan baterii i status czujników, co umożliwia predykcyjne utrzymanie ruchu i szybkie reagowanie na odchylenia.

W środowiskach przemysłowych stosuje się mechanizmy uwierzytelniania, kontrolę dostępu oraz szyfrowanie transmisji, na przykład z wykorzystaniem 128 bitowego AES, aby chronić integralność i poufność danych. Dobór protokołu i konfiguracja kluczy są krytyczne dla bezpieczeństwa całego systemu oraz zgodności z politykami korporacyjnymi.

Co wpływa na zasięg i niezawodność łącza?

Zasięg determinują przede wszystkim moc nadawcza, czułość odbiornika, jakość anteny i pasmo pracy, a także uwarunkowania terenowe i środowiskowe. W warunkach otwartej przestrzeni deklarowane odległości mogą sięgać kilku kilometrów, natomiast w zabudowie miejskiej maleją do zakresów rzędu setek metrów z uwagi na tłumienie i odbicia, co należy uwzględnić przy planowaniu topologii.

Niższe częstotliwości zwykle lepiej radzą sobie w gęstej infrastrukturze niż 2,4 GHz, jednak oferują ograniczoną przepustowość, dlatego zaleca się ostrożne ustawienie interwałów i rozmiaru pakietów. Zwiększanie mocy nadawania poprawia margines łącza, ale skraca czas pracy baterii, więc optymalizacja powinna łączyć parametry radiowe z harmonogramem pomiarów i polityką retransmisji.

Jakie są typowe parametry eksploatacyjne?

Cykle raportowania w rozwiązaniach budynkowych osiągają okolice kilkunastu do kilkudziesięciu sekund, przy żywotności liczonych w latach i dokładnościach rzędu dziesiątych części stopnia. W konstrukcjach przemysłowych specyfikacje wskazują na wieloletnią autonomię z częstymi aktualizacjami, dokładności sięgające kilku dziesiątych stopnia dla torów RTD oraz rozdzielczości subdziesiętne uzyskiwane dzięki wielobitowym przetwornikom. Rzeczywiste osiągi zależą od środowiska radiowego, anteny, konfiguracji protokołu oraz dyscypliny energetycznej układu.

Różnice w poborze prądu między akwizycją, transmisją i uśpieniem potwierdzają, że najważniejszym parametrem jest czas aktywności modułów wysokoprądowych, dlatego algorytmy skracające okno pomiaru i emisji przynoszą największe oszczędności. Zasilanie oparte na ogniwach AA potrafi przekraczać dekadę pracy, jeżeli interwały pozostają długie i stabilne, a kanał radiowy jest korzystny.

Jakie kierunki rozwoju widać w tych rozwiązaniach?

Najmocniej akcentowane są wydłużanie czasu pracy na baterii, powiększanie zasięgu, wzmacnianie szyfrowania i polityk dostępowych oraz rozwój zdalnych aktualizacji oprogramowania, które ułatwiają utrzymanie rozproszonej floty urządzeń. Coraz szersza integracja z platformami IoT i analityką predykcyjną pozwala łączyć dane z wielu czujników, diagnostykę baterii i mechanizmy alarmowe w jednolity proces monitoringu i sterowania.

Standaryzacja interfejsów, rozbudowa telemetrii diagnostycznej oraz inteligentne harmonogramy raportowania pomagają skrócić czas reakcji systemu bez zwiększania zużycia energii, co przekłada się na niższy całkowity koszt posiadania i większą niezawodność sieci czujnikowych.

Dlaczego to rozwiązanie sprawdza się w nowoczesnych systemach?

Nowoczesne systemy automatyki, BMS i IoT wymagają skalowalnego i energooszczędnego pomiaru temperatury w miejscach, gdzie prowadzenie przewodów jest kosztowne lub niewygodne, a nadajnik bateryjny z czujnikiem temperatury dokładnie to umożliwia, łącząc precyzję, łączność i długowieczność. Spójna architektura od czujnika przez tor A C, mikrokontroler i radio, po bramkę i chmurę, zapewnia pełny łańcuch wartości danych pomiarowych, uzupełniony bezpieczeństwem i diagnostyką, na których opiera się niezawodna eksploatacja.
