Prosty przewodowy system sterowania roletami osobiście polecam osobom, którym zależy przede wszystkim na łatwej obsłudze i niezawodnym sterowaniu z przycisków.
Taki system daje możliwość lokalnego sterowania wybraną roletą oraz realizację sterowania centralnego.
Sterując lokalnie możesz zamknąć/otworzyć oraz ustawić na określonym poziomie tylko wybraną roletę. Sterowanie centralne pozwala z kolei na zamknięcie/otwarcie wszystkich rolet na danym poziomie lub w całym domu za pomocą tzw. przycisku centralnego. Sterowanie centralne czasami łączy się z centralą alarmową lub innym urządzeniem, które zautomatyzuje ten proces.
Sterowniki przewodowe wymagają zasilania napięciem 230 VAC i sterują napędami 230 VAC z krańcówkami mechanicznymi oraz elektronicznymi. Cześć z tych sterowników umożliwia programowanie czasu ruchu rolety co stanowi dodatkowe zabezpieczenie na wypadek awarii któregoś z wyłączników krańcowych. Typowo sterowniki oferują dwa programowane przez użytkownika ustawienia komfortowe: od góry oraz od dołu. Do sterowania wykorzystuje się dwu klawiszowe przyciski żaluzjowe odbijające.
Dwa najpopularniejsze modele przeznaczone do montażu w puszkach instalacyjnych to:

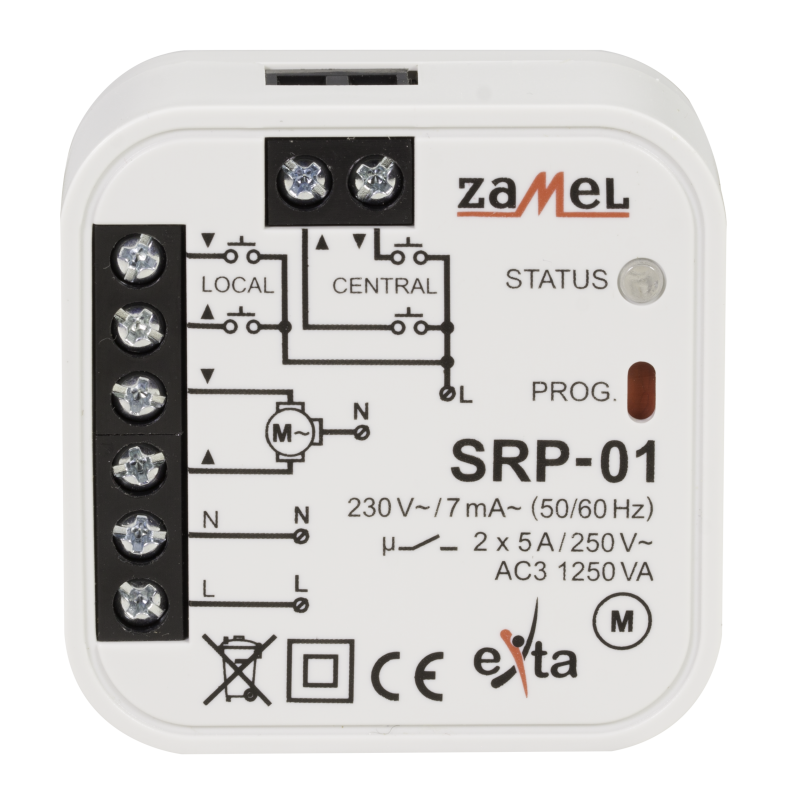

Sterownik przewodowy 230 V model SRP-01
https://chytrachata.pl/pl/p/SRP-01-Sterownik-rolet-230-VAC/219

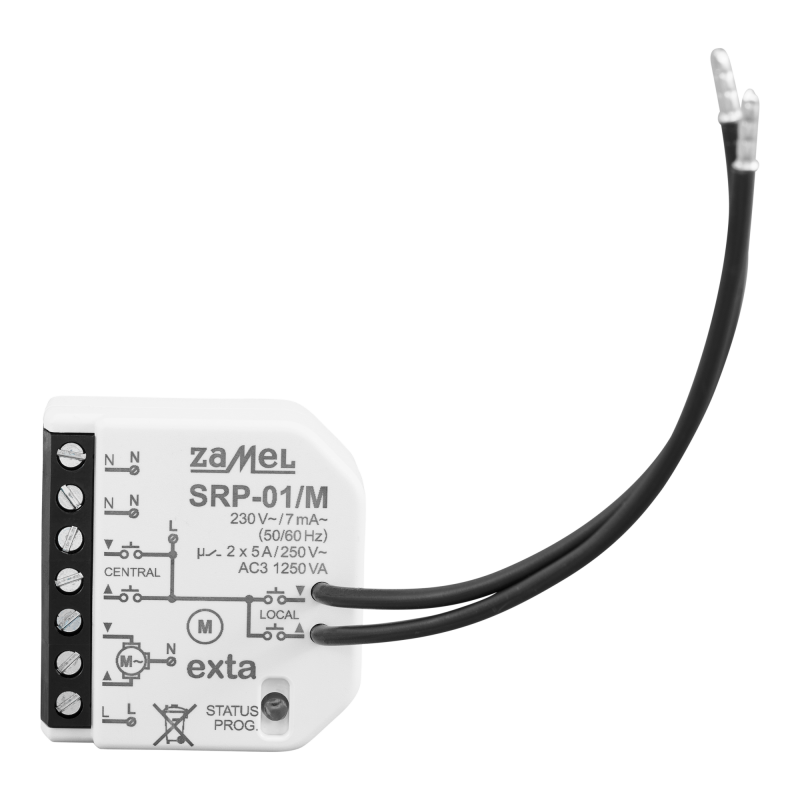

oraz odpowiednik w miniaturowej obudowie SRP-01/m
https://chytrachata.pl/pl/p/SRP-01M-Sterownik-rolet-mini-230-VAC-dopuszkowy/220
Sterowniki przewodowe - wskazówki instalacyjne
Wersja SRP-01/m sprawdzi się w przypadku, gdy mamy głębokie puszki instalacyjne (głębokość 60mm).
W przypadku SRP-01 ze względu na większy rozmiar najlepiej zastosować puszki głębokie na 80 mm lub puszki kieszeniowe. Te drugie zdecydowanie są najlepszym wyborem, bo znacznie ułatwiają prace na etapie białego montażu.
W przypadku rozwiązań puszkowych sterownik instalowany jest wewnątrz puszki instalacyjnej.
Do sterownika podłączane jest zasilanie 230 VAC oraz przewód od napędu. Następnie do sterownika podłącza się przewody od przycisku lokalnego.

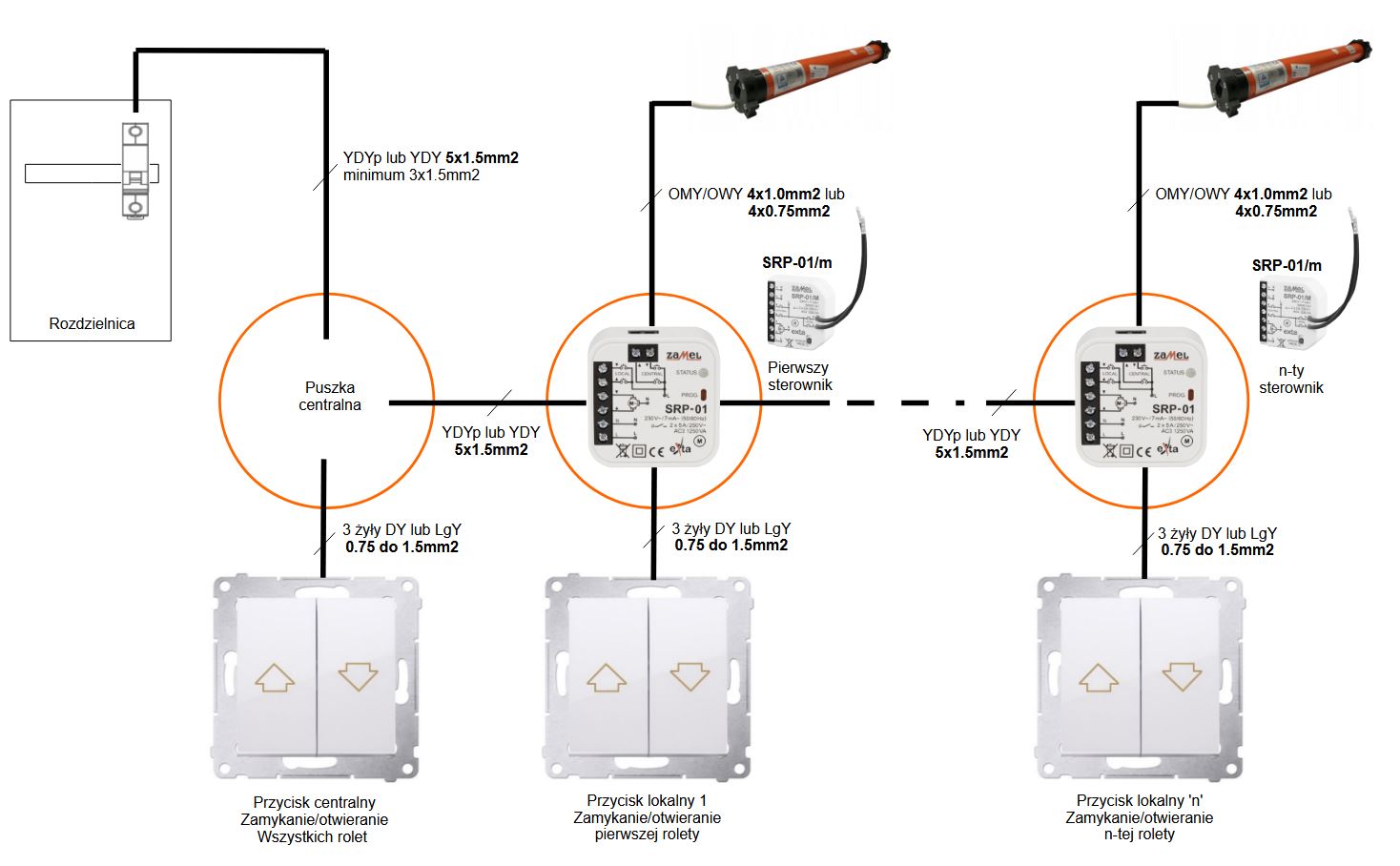

Typowo instalację wykonuje się w taki sposób, że do puszki centralnej prowadzi się przewód 5-żyłowy typu YDYp 5x1.5mm2 lb YDY 5x1.5mm2. Następnie taki sam przewód prowadzi się do puszki z pierwszym sterownikiem i następnie taki sam do kolejnej puszki. Do każdej puszki, w której znajdzie się sterownik trzeba doprowadzić przewód od napędu (typowo OMY/OWY 4x0.75mm2 lub OMY/OWY 4x1.0mm2). Ostatecznie nad sterownikiem umieszcza się przycisk żaluzjowy do sterowania lokalnego. Przycisk 3 żyłami spina się ze sterownikiem.
Sterownik przewodowy do rozdzielnicy

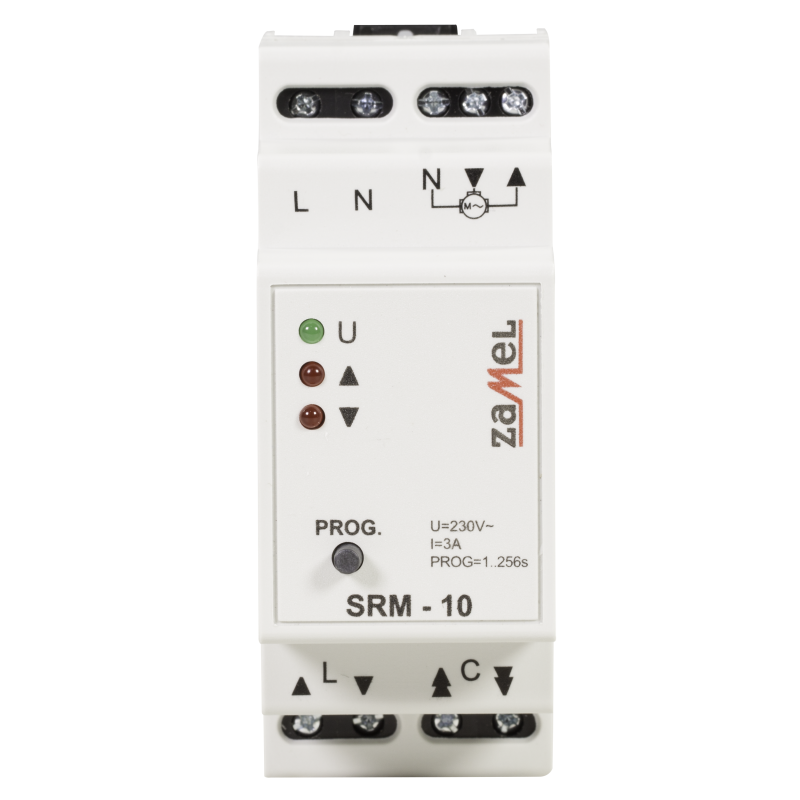

Sterownik rolet modułowy przeznaczony do montażu w rozdzielnicy to model SRM-10
https://chytrachata.pl/pl/p/SRM-10-Sterownik-rolet-do-rozdzielnicy-lokalcentral-230-VAC/221
Przy takim podejściu sterowniki montuje się w wydzielonym miejscu w głównej rozdzielnicy. Do montażu wykorzystuje się szynę TH35. Sterownik ma szerokość 2-MOD. Wymusza to naturalnie zastosowanie rozdzielnicy o odpowiednim rozmiarze. Do rozdzielnicy trzeba sprowadzić przewody od:
- każdego napędu,
- każdego przycisku lokalnego
- przycisku centralnego
Przewody od przycisków muszą być minimum 3 żyłowe ( na przykład 3x1.5mm2). Ponieważ są to przewody sterujące to mogą to być przewody typy OWY o mniejszym przekroju niż 1.5mm2, ale nie mniejszym niż 0.75mm2.
W takim systemie wszystkie połączenia wykonuje się już w rozdzielnicy na etapie jej montażu.
Zobacz materiał o tym systemie na TIKTOK @chytrachata.pl
https://www.tiktok.com/@chytrachata.pl/video/7600488476970093846
